Centrala H-312






Karta produktu:Pobierz
Certyfikat CNBOP:Pobierz


MONTAŻ ŚCIENNY


Centrala H-312 Centrala H-312

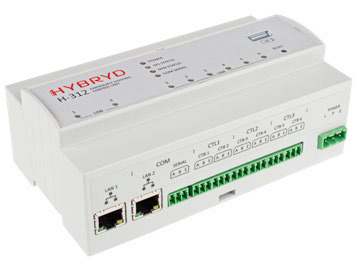

MONTAŻ NA SZYNĘ DIN


Centrala H-312 Centrala H-312

Centrala H-312 to zintegrowana jednostka sterująca, która umożliwia monitoring i zarzadzanie wszystkimi systemami oświetlenia HYBRYD. Jednostka ta potrafi zintegrować systemy różnego typu w jednym miejscu - systemy zasilane centralnie, zasilane indywidualnie, systemy dynamiczne radiowe i przewodowe.

Cechy


• Dostępne dwa wykonania - do montażu ściennego oraz do montażu na szynę DIN
• Monitoring opraw CT oraz systemów zewnętrznych HVCBS i LVDBS
• Wizualizacja instalacji na planie obiektu wraz z lokalizowaniem urządzeń
• Obsługa centrali za pomocą dużego ekranu dotykowego lub zdalnie przez przeglądarkę internetową
• Zdalny dostęp z urządzeń mobilnych
• Pełna funkcjonalność dostępna lokalnie oraz zdalnie
• Obsługa wszystkich technologii komunikacji HYRBYD w tym CT-WIRELESS, CT-BUS i CT-LOOP
• Obsługa dwuzakresowej komunikacji radiowej CT-Wireless
• Autorski protokół komunikacji między urządzeniami opierający się na adresach sprzętowych, nadawanych w trakcie produkcji
• Rozbudowane możliwości integracji z systemami sygnalizacji pożaru oraz systemami BMS
• Obsługa systemu dynamicznego, który wskazuje kierunek ewakuacji w zależności od miejsca zagrożenia
• Sterowanie oświetleniem nocnym
• Zdalne wsparcie producenta
• 3h pracy z wewnętrznej baterii
• Harmonogramowanie testów sprawnościowych
• Automatyczne raportowanie na email
• Ciągły monitoring stanu komunikacji, baterii i zasilania

DANE TECHNICZNE


Napięcie zasilania 100-240V AC 50/60Hz
Pobór mocyWM25W
Pobór mocyDIN10W
Klasa ochronności II
Stopień ochrony IP3X
Akumulator Li-Ion
Interfejsy 2x Ethernet, 1x USB 2.0, 1x RS485
EkranWM10,1” dotykowy, pojemnościowy
EkranDINbrak
Linie wyjściowe 6x CT-BUS, można łączyć w pary CT-LOOP
MasaWM3.5kg
MasaDIN1kg
Temperatura otoczenia +5ºC – +40ºC
MontażWMŚciana
MontażDINSzyna DIN
Kontrolki Sygnalizacyjne POWER, STATUS, DYN, 2x LAN, 7x COMMUNICATION


MATERIAŁ


Materiał obudowy – PC/ABS
Kolor obudowy – RAL 7035, RAL 7024

ZASTOSOWANIE


Integracja i centralny monitoring systemów oświetleniowych HYBRYD.

BUDOWA


Centrala występuje w kilku wariantach i dwóch różnych formach:

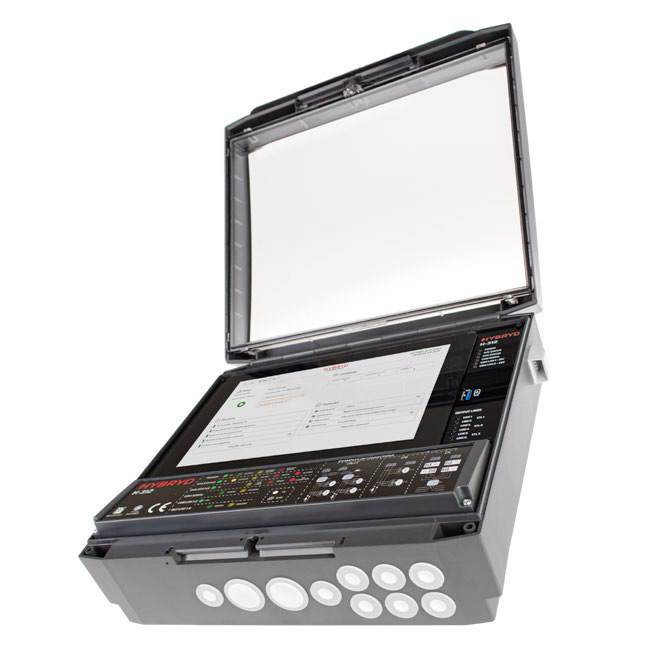

• H-312 XXXX - XX - XX - WM
forma z ekranem dotykowym, kontrolkami LED, złączem USB i montażem ściennym.

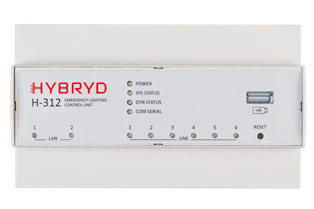

• H-312 XXXX - XX - XX - DIN
forma bez ekranu, z kontrolkami LED i złączem USB i montażem w standardzie EN 60715 na szynę DIN.
Obie formy centrali wykorzystują wysokiej jakości obudowy z tworzywa ABS/PC spełniające te same standardy. Posiadają ten sam zestaw złącz, te same kontrolki LED i tą samą podstawową funkcjonalność.
Centrala w formie DIN nie posiada ekranu LCD i do obsługi wymaga osobnego komputera PC z oprogramowaniem Centrala PC natomiast forma WM posiada zintegrowany komputer PC z aplikacją Centrala PC. W obu przypadkach współpraca Centrali z systemami SSP i sterowanie systemem dynamicznym jest całkowicie niezależne od dedykowanej aplikacji i obsługiwane jest przez wewnętrzny mikrokontroler.

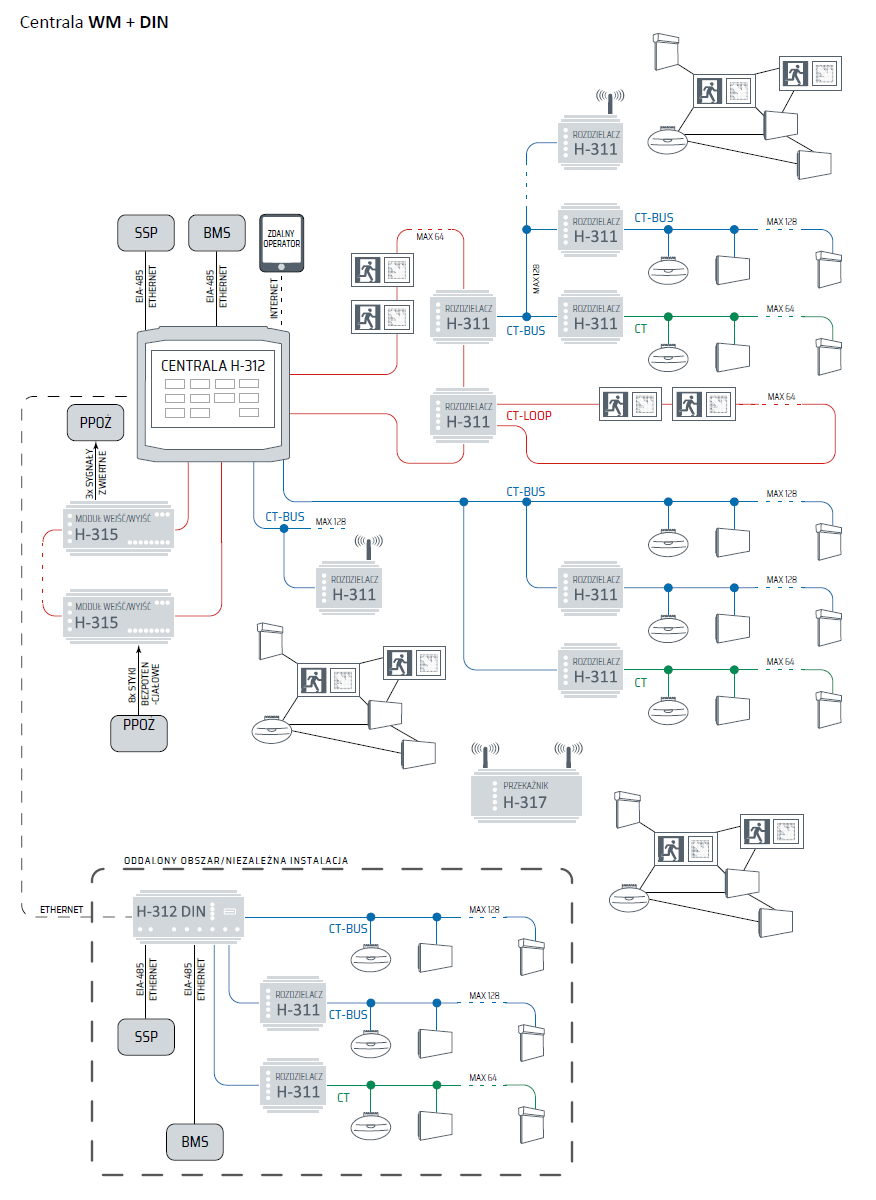

Centrala w obu formach może pracować nienależnie i autonomicznie, natomiast głównym przeznaczeniem urządzenia w formie DIN jest współpraca i rozszerzenie funkcjonalności centrali WM. Szczególnie w przypadkach systemów rozproszonych, np. kompleksów budynków, w których jeden posiada centralę WM a pozostałe budynki obsługiwane są przez centrale DIN. Połączenie Centrali WM z centralą DIN odbywa się za pomocą złącza COM LAN1-2 (TCP/IP) lub COM SERIAL (RS485).

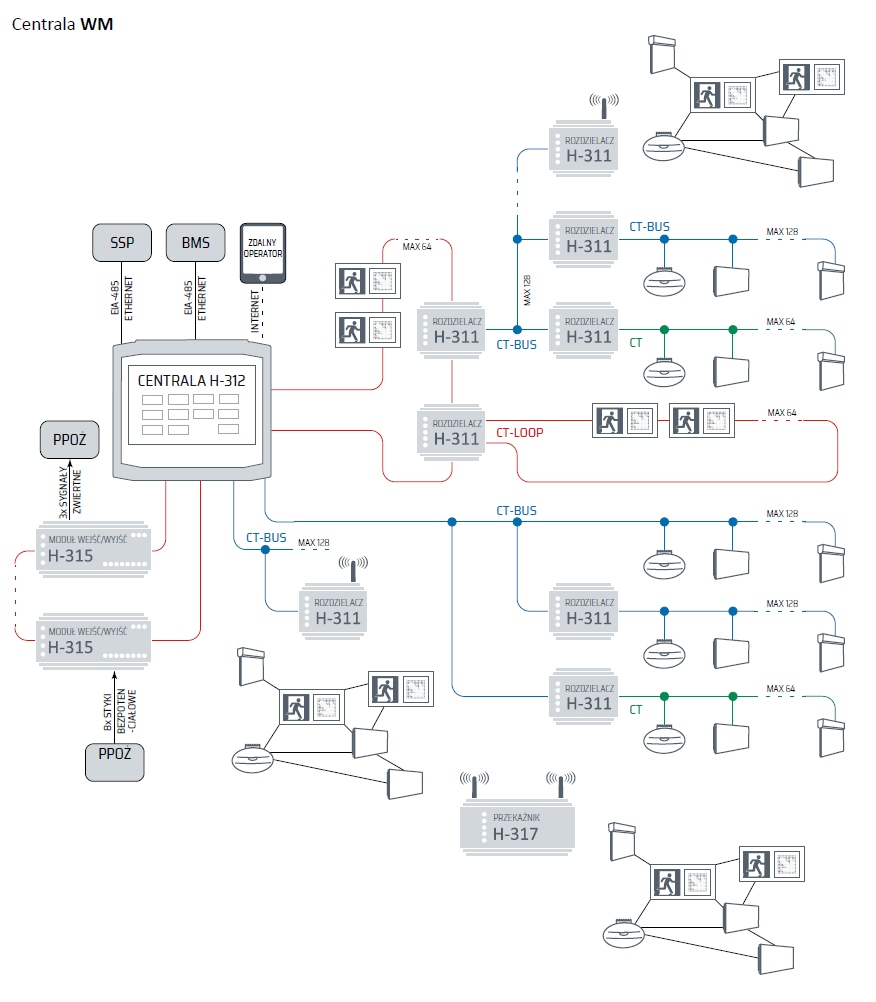

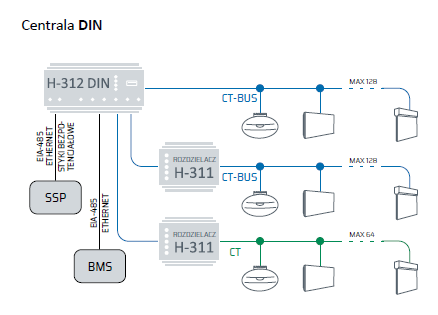

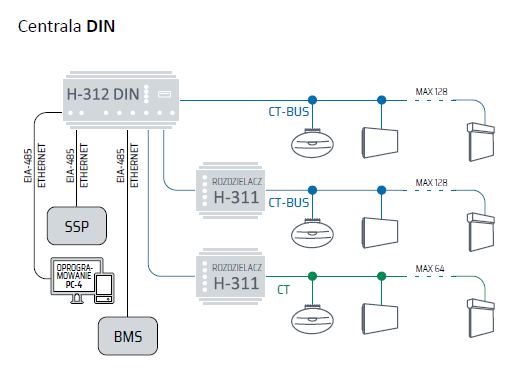

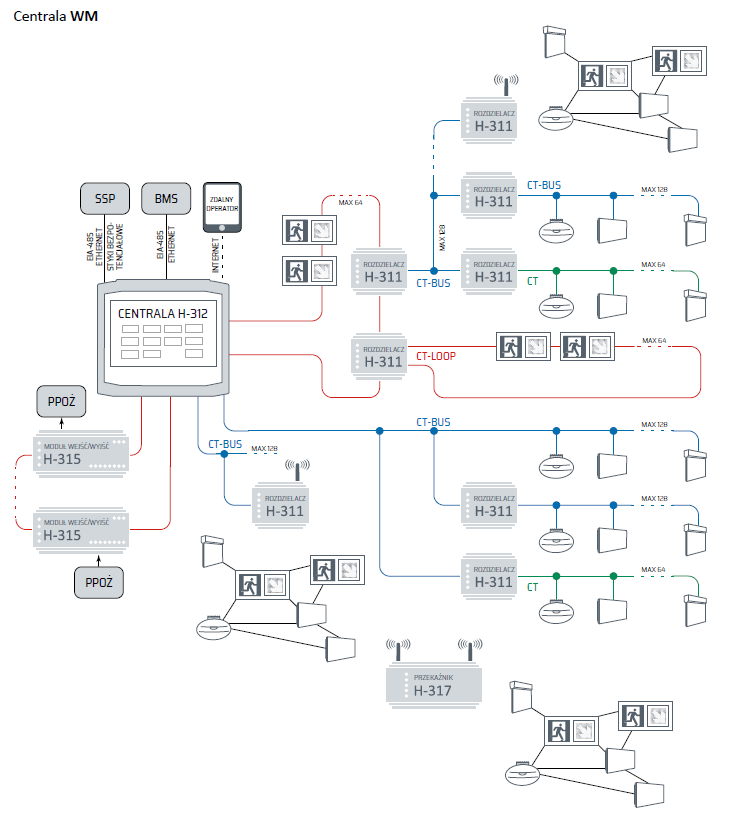

TOPOLOGIA SIECI


Topologia sieci Topologia sieci Topologia sieci

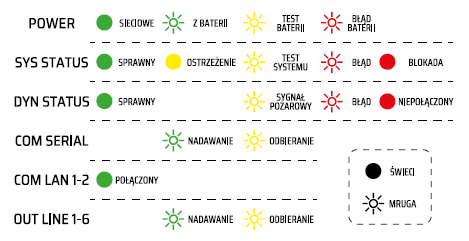

KONTROLKI SYGNALIZACYJNE


Wszystkie kontrolki realizowane są za pomocą diod RGB:
POWER – informacja o obecnosći sieci i stanie baterii
SYS STATUS – kondycja systemu oraz stan testów
DYN STATUS – stan systemu dynamicznego
COM SERIAL – komunikacja szeregowa z zewnętrznym systemem BMS
COM LAN 1-2 – stan komunikacji LAN
OUT LINE 1-6 – komunikacja z urządzeniami podrzędnymi

Topologia sieci
