OWA SU

PRZEJDŹ: Do góry Pliki Opis Dane techniczne Powiązane mocowania Zamawianie

Pliki:

Karta produktu:	Pobierz
Instrukcje:	Pobierz (ST AT CT) Pobierz (CB CBAM LV LVAM)
Certyfikat CNBOP:	Pobierz
Deklaracja zgodności:	Pobierz (AT CT CTW ST DA) Pobierz (CB CBAM LV LVAM)
Krzywe rozsyłu:	Pobierz
Atest higieniczny:	Pobierz

Zastosowanie:

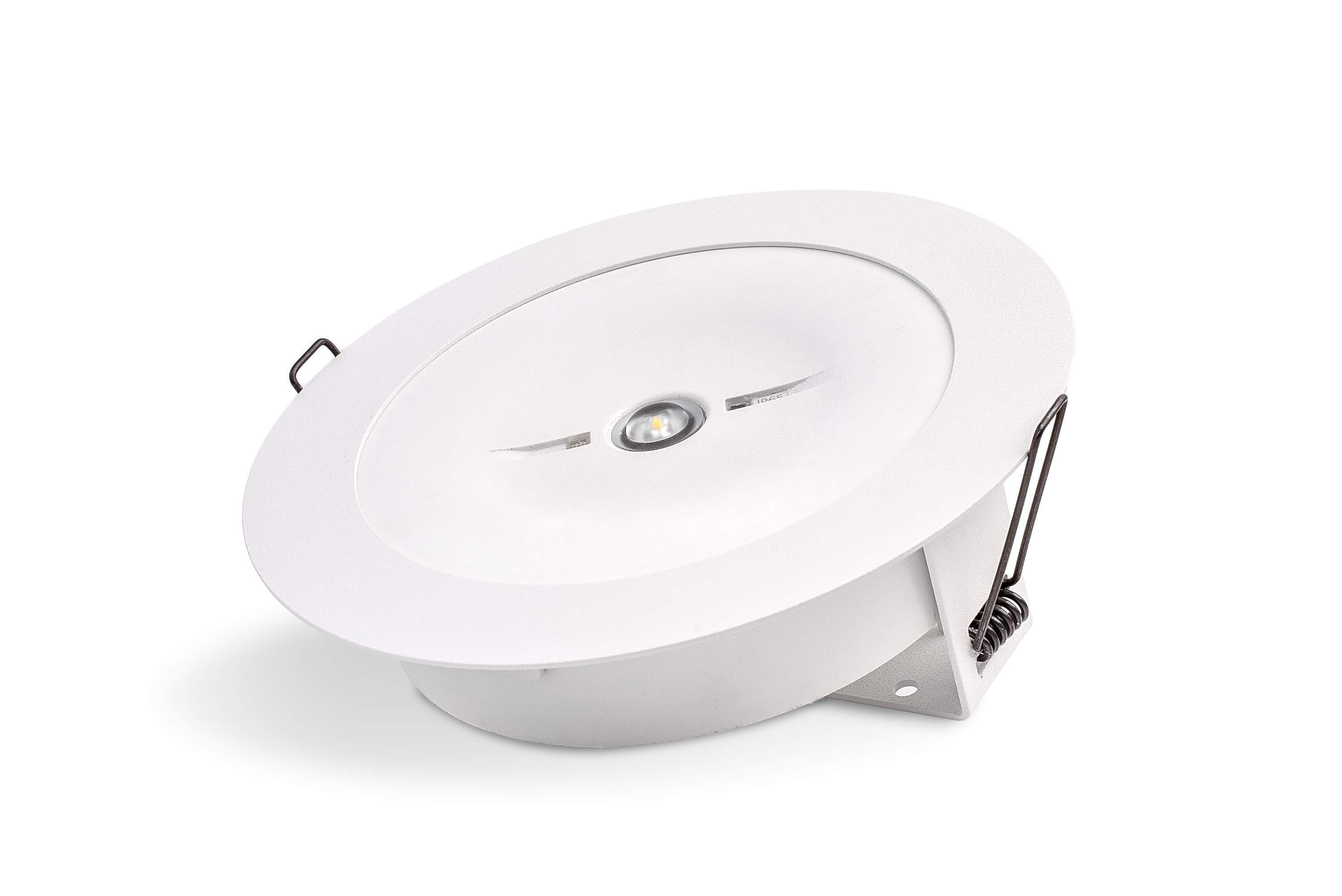

OWA SU LED jest oprawą natynkową o średniej mocy LED i wysoką wydajnością przeznaczoną do oświetlenia awaryjnego. Jej zadaniem jest doświetlanie dróg ewakuacyjnych, znaków ewakuacyjnych, pomieszczeń w budynkach użyteczności publicznej, miejsc pracy, itd.

Cechy:

• Zabezpieczenie przed głębokim rozładowaniem akumulatora
• Praca awaryjna (ciemna) lub awaryjno-sieciowa (jasna)
• Możliwość podłączenia do systemu centralnego zarządzania, zasilania centralnego lub zasilania grupowego
• Oświetlenie dróg ewakuacji, przestrzeni otwartych i punktów ppoż.
• Niewielka obudowa wykonana z tworzywa sztucznego
• Trzy warianty mocy oprawy (1W/2W/3W)
• Wiele wariantów mocowania
• Szeroki wybór optyk

Dostępne wykonania:

STANDARD – testy uruchamiane ręcznie
AUTOTEST – samoczynnie wykonywane testy akumulatora i źródła światła
CENTRALTEST – testy akumulatora i źródła światła wykonywane na zlecenie jednostki centralnej systemu H-300
CB – oprawa zasilana centralnie z systemu HVCBS (230V AC/216V DC), bez modułu adresowego
CBAM – oprawa zasilana centralnie z systemu HVCBS (230V AC/216V DC), z wbudowanym modułem adresowym i wyborem trybu pracy
LVAM – oprawa zasilana centralnie napięciem 24V DC z systemu LVDBS, z wbudowanym modułem adresowym i wyborem trybu pracy

Materiał:

Materiał obudowy – mieszanka PC/ABS
Kolor obudowy –RAL 9016, RAL 7042, RAL 9005

Dane techniczne:

Napięcie zasilania	ST, AT, CT	230V AC 50/60Hz
	CB, CBAM	230V AC 50/60Hz 170–275V DC
	LVAM	15–32V DC
Klasa ochronności	ST, AT, CT, CB, CBAM	I
	LVAM	III
Stopień ochrony		IP65
Odporność mechaniczna	AP, AR	IK07
	RP	IK09
Typ źródła światła		Moduł LED ¹⁾
Temperatura barwowa światła		5700K
Współczynnik oddawania barw		70
Moc zasilania źródła światła		1W, 2W, 3W
Minimalny strumień świetlny (1W/2W/3W)	RP	142/234/347 lm
	AP	139/229/340 lm
	AR	145/239/355 lm
Minimalny strumień świetlny (3W – wariant 0420, 0421)	RP	395 lm
	AP	438 lm
	AR	426 lm
Trwałość źródła światła		> 50 000h
Typ akumulatora / napięcie	LiFePO4/C	6,4V
Pojemność / czas ładowania akumulatora	0,6Ah	< 10h
	1,5Ah	< 14h
	2,0Ah	< 16h
Nominalny czas pracy awaryjnej		1h, 2h, 3h
Zakres temperatury pracy	ST, AT, CT	1W: +5 – +45˚C; 2W: +5 – +40˚C; 3W: +5 – +35˚C
Zakres temperatury pracy (1W, 2W)	CB, CBAM	TS: -10 – +45˚C; TE:²⁾ -25 – +55˚C
	LVAM	-25 – +55˚C
Zakres temperatury pracy (3W)	CB, CBAM	TS: -10 – +40˚C; TE:²⁾ -25 – +45˚C
	LVAM	-25 – +45˚C
Przekrój przewodu zasilającego		0,5 – 2,5mm²
Średnica przewodu zasilającego		≤ 16mm
Średnica przewodu komunikacyjnego		≤ 7mm
Łączenie przelotowe		TAK
Okablowanie natynkowe		NIE

1) Niewymienialne, serwisowalne źródło światła;
2) TE – rozszerzony zakres temperatur
