Oprawa awaryjna TELESTO STANDARD - Oświetlenie awaryjne, oprawy i moduły awaryjne

Legenda

Wykonania

AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

TELESTO STANDARD

Drukuj

Karta katalogowa

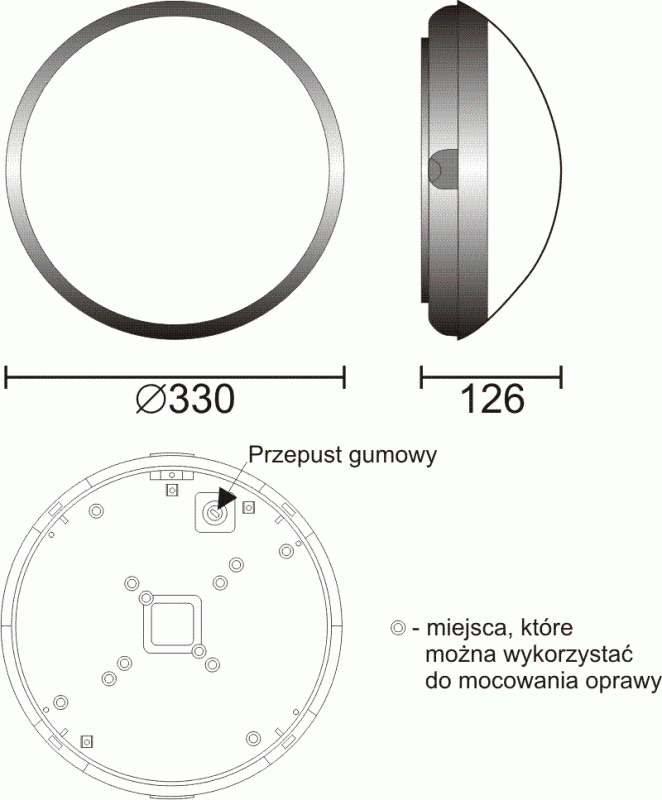

OBUDOWA:

Materiał obudowy:	PC (poliwęglan)
Kolor obudowy:	Biały
Kształt:	Owalny
Kolor klosza:	Opal półprzezroczysty

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie i dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
W domach mieszkalnych do oświetlenia wyjść, korytarzy, łazienek, piwnic i rozdzielni elektrycznych.
Źródłem światła w oprawie są świetlówki kompaktowe.W wersji jasnej oprawa wyposażona jest w świetlówkę 28W,natomiast w wersji ciemnej i mieszanej występują dwie świetlówki 11W.
Przy braku napięcia sieci oprawa automatycznie przełącza się w tryb pracy awaryjnej.
Łatwy montaż oprawy do sufitu lub ściany.
Zdejmowanie klosza bez użycia narzędzi.
Wysoka szczelność.
Dostępna funkcja testowania i blokady.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP65
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródła światła:	Świetlówka TC-DD 28W w wersji oprawy z jedną świetlówką Świetlówka TC-SEL 11W w wersji oprawy z dwoma świetlówkami
Typ akumulatora:	NiCd HT albo NiMH
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Zabezpieczenie:	Wyłączenie układu oprawy przy uszkodzeniu świetlówki
Sprawność eksploatacyjna oprawy:	37%

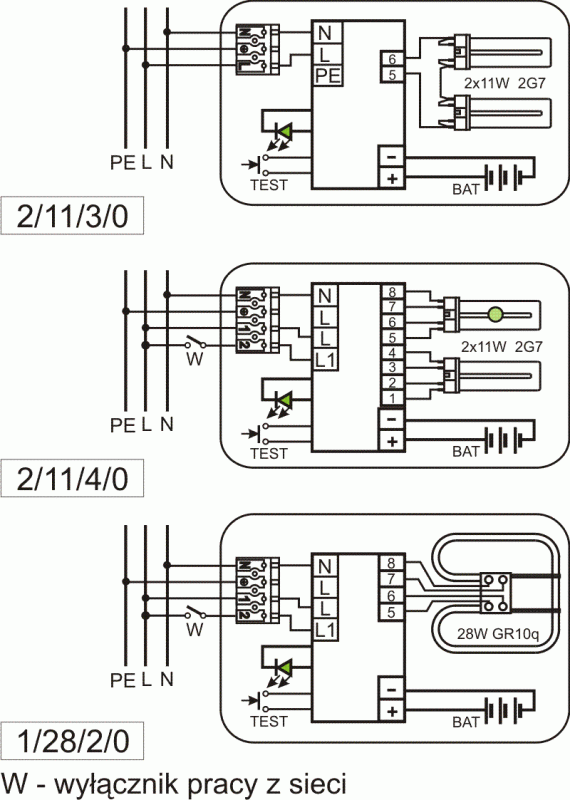

Złącze sieciowe:	4x2,5mm2
Funkcja Blokada:	Tak

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą zielonej diody LED:

- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – akumulator nie jest podłączony lub przerwa w obwodzie ładowania
- Błyski 2Hz – trwa ładowanie akumulatora

Dioda świeci tylko podczas obecności napięcia sieci.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Kod
TELESTO ST 3C	Ciemna	3h	8,4V/4Ah NiMH	8096
TELESTO ST 2C	Ciemna	2h	8,4V/2,5Ah	8089
TELESTO ST 1C	Ciemna	1h	8,4V/4,0Ah	8072
TELESTO ST 3M	Mieszana	3h	3,6V/4,0Ah	8065
TELESTO ST 2M	Mieszana	2h	3,6V/2,5Ah	8058
TELESTO ST 1M	Mieszana	1h	3,6V/1,5Ah	8041
TELESTO ST 3J	Jasna	3h	3,6V/4,0Ah	8034
TELESTO ST 2J	Jasna	2h	3,6V/2,5Ah	8027
TELESTO ST 1J	Jasna	1h	3,6V/1,5Ah	8010
