Oprawa awaryjna SPARK AUTOTEST - Oświetlenie awaryjne, oprawy i moduły awaryjne

Legenda

Wykonania

AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

SPARK AUTOTEST

Drukuj

Karta katalogowa

OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Czarny
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Mleczny

CHARAKTERYSTYKA:

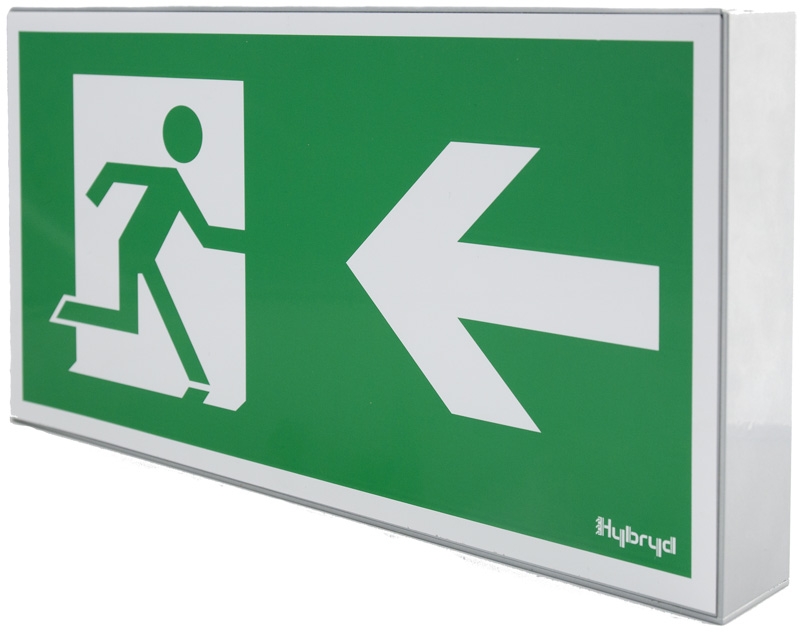

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła są diody LED.
Dostępne jest mocowanie oprawy bezpośrednio do ściany.
Oprawa dostępna w dwóch rozmiarach, jedno lub dwustronna.
Nadzór nad pracą oświetlacza LED
Ciągły nadzór napięcia sieci oraz stanu baterii
Zabezpieczenie przed głębokim rozładowaniem baterii
Automatyczne przełączanie trybu pracy: podstawowy/awaryjny

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<4W dla LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	> 3h
Źródło światła:	Dioda LED biała
Moc źródła światła:	1 W
Trwałość źródła światła:	> 50 000 h
Strumień pracy awaryjnej:	100%
Typ baterii:	NiCd HT 4,8 V/1Ah
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	+5°C÷+55°C

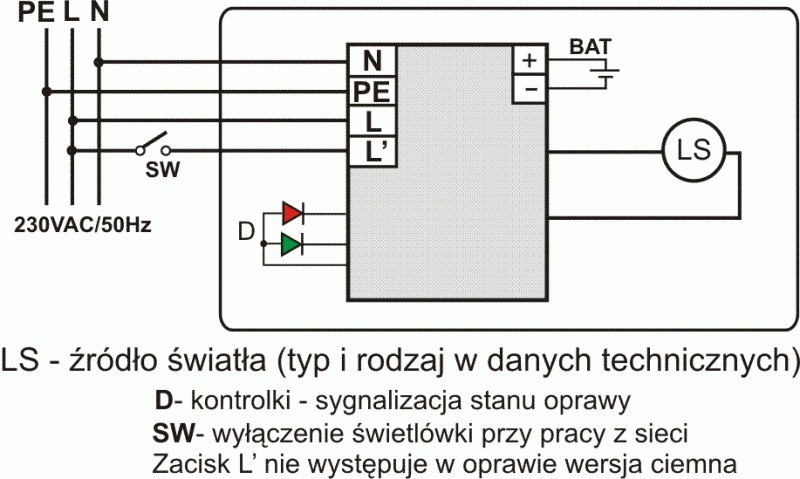

Złącze sieciowe:	3x1,5mm2 lub 4x1,5mm2

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan baterii:
- Świecenie ciągłe – bateria w pełni naładowana
- Brak świecenia – brak baterii
- Błyski 2Hz – trwa ładowanie baterii

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Szybkie błyski – stan blokady oprawy

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Kod
SPARK AT J LED	Jasna	2h	4715
SPARK DW AT J LED	Jasna	1h	4722
SPARK D AT J LED	Jasna	3h	4739
SPARK D DW AT J LED	Jasna	2h	4746
SPARK AT C LED	Ciemna	2h	7969
SPARK DW AT C LED	Ciemna	1h	7976
SPARK D AT C LED	Ciemna	3h	7983
SPARK D DW AT C LED	Ciemna	2h	7990

PIKTOGRAMY:

P01

P02

P03

P04

P05

P06

P07

P08

P09

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

P25

P26

P27

MOCOWANIA:

C-25

C30

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 4715 P01 C lub SPARK AT J LED P01 W1
- ilość opraw
- kolor oprawy
