Notbeleuchtung

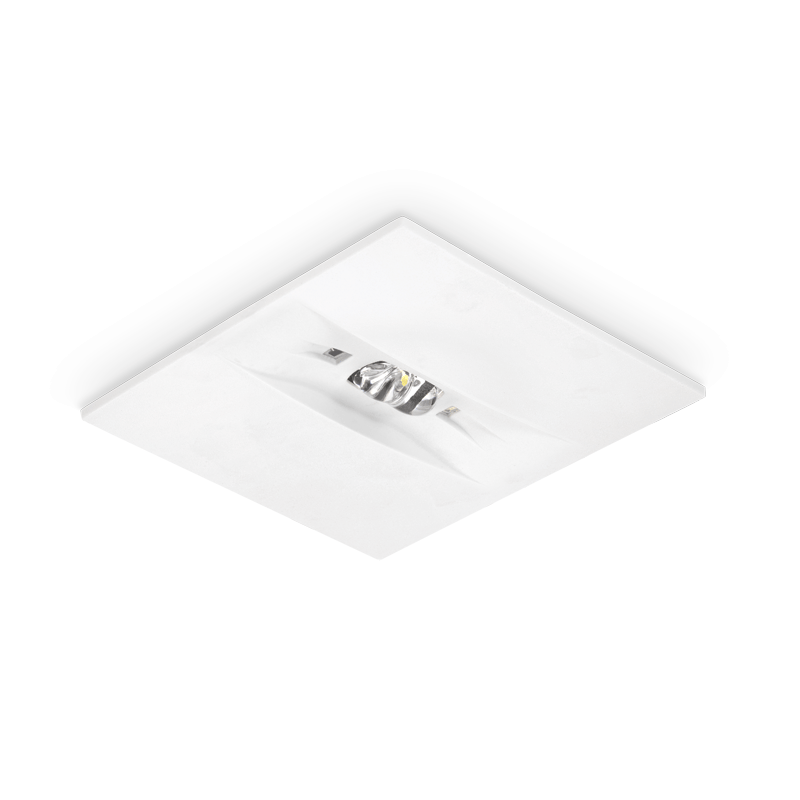

OWA FL SQR

Dateien zum Herunterladen:

Produktdatenblatt:	Downloads
Bedienungsanleitung:	Downloads (ST⁄AT 0006) Downloads (ST⁄AT⁄CT NM) Downloads (ST⁄AT⁄CT⁄DA 2000) Downloads (CB⁄CBAM⁄LV⁄LVAM) Downloads (CB⁄CBAM⁄LV⁄LVAM 0101)
CNBOP Zertifikat:	Downloads
Verteilungskurven:	Downloads
Hygienezertifikat:	Downloads

Anwendung:

OWA FL LED ist eine hocheffiziente LED-Einbauleuchte für die Notbeleuchtung. Ihre Aufgabe ist die Beleuchtung von Fluchtwegen, Evakuierungszeichen, Räumen in öffentlichen Gebäuden, Arbeitsplätzen usw.
Erhältlich mit runder (RND) und quadratischer (SQR) Lichtquelle.

MERKMALE DER LEUCHTE

• Tiefentladung des Akkus geschützt
• Bereitschaftsbetrieb, Dauerbetrieb oder Nachtbetrieb (Hotel)
• Möglichkeit der Anbindung an ein zentrales Managementsystem, Zentralstromversorgung oder Gruppenstromversorgung
• Beleuchtung von Rettungswegen, Freiflächen und Brandschutzpunkten
• Kleines Gehäuse aus Kunststoff
• Drei Leuchtenleistungsvarianten (1W/2W/3W)
• Eine große Auswahl an Optiken

AUSFÜHRUNG

STANDARD – (ST) manuelle Tests
AUTOTEST – (AT) selbsttätig durchgeführte Tests an Batterie und Leuchtmittel
CENTRALTEST – (CT) tests, die auf Aufforderung der Zentraleinheit des Systems realisiert werden
CB – Hochspannungs-Zentralstromversorgungssystem aus dem HVCBS-System (230V AC/216V DC), ohne Adressmodul CBAM – Die Versorgung der Leuchte erfolgt zentral aus HVCBS (230V AC/216V DC), mit eingebautem Adressmodul und Wahl der Betriebsart
LVAM – Die Versorgung der Leuchte erfolgt zentral mit 24V DC aus LVDBS, mit eingebautem Adressmodul und Wahl der Betriebsart
VERFÜGBARE OPTIKEN
AREA – (AR) Symmetrische Lichtverteilung in alle Richtungen, empfohlen für den Einsatz an Orten mit großer Höhe oder zur Beleuchtung von Brandschutzpunkten
AREA PLUS – (AP) Optik ideal für Orte, an denen eine gleichmäßige Ausleuchtung einer großen offenen Fläche aus geringer Höhe erforderlich ist
ROAD PLUS – (RP) Lichtverteilung hauptsächlich entlang des Fluchtwegs mit deutlich größerer Reichweite als bei ROADOptik, in geringer Höhe

MATERIAL

Gehäusematerial Lichtquellen – PC/ABS
Gehäusefarbe Lichtquellen – RAL 9016, RAL 7042, RAL 9005
Gehäusematerial Stromversorgung – Stahl

Technische Daten:

Versorgungsspannung

ST, AT, CT

230V AC 50/60Hz

230V AC 50/60Hz
80–275V DC

CBAM

230V AC 50/60Hz
170–275V DC

LVAM

10–32V DC

Schutzklasse

ST, AT, CT, CB, CBAM

LVAM

III

Schutzart

IP65 / IP20

Lichtquelle

LED-Leisten ¹⁾

Lebensdauer der Lichtquelle

> 50 000h

Lichttemperatur

5700K

Farbwiedergabeindex

Leistung der Lichtquelle

1W, 2W, 3W

Minimaler Lichtstrom

	1W	2W	3W
AR	148 lm	243 lm	355 lm
AP	142 lm	233 lm	340 lm
RP	145 lm	238 lm	347 lm

Batteriespannung

Ni-Cd

4.8V

Ni-MH

4.8V

Batteriekapazität

Ni-Cd

1.0, 1.5, 2.5, 4.0Ah

Ni-MH

1.6, 2.1, 4.0Ah

Ladezeit der Batterie

ST, AT, CT

< 24h

Notbetriebsdauer

ST, AT, CT

1h, 3h

Bereich der Umgebungstemperatur

ST, AT, CT

+5 – +45˚C;
TE: ²⁾ -20 – +45˚C

CB, CBAM

-10 – +55˚C;
TE: ²⁾ -25 – +55˚C

LVAM

-25 – +55˚C

Querschnitt der Versorgungsleitung

0.5 – 2.5mm²

Durchmesser der Versorgungsleitung

≤ 8mm

Durchgangsverdrahtung

✓

¹⁾ Leuchtmittel nicht austauschbar aber reparaturfähig;
²⁾ TE – Erweiterter Betriebstemperaturbereich
