H-352

Drukuj

Karta katalogowa

OBUDOWA:

Wymiary (LxDxH) | 120 x 23 x 22 [mm]

ZASTOSOWANIE:

Układ przeznaczony jest do zabudowy w oprawach oświetlenia podstawowego tj. przy zasilaniu z sieci, oraz w oprawach oświetlenia awaryjnego przy zasilaniu z szafy zasilania centralnego. Montaż statecznika w oprawach oświetlenia awaryjnego zapewnia ciągłość oświetlenia również po zaniku sieci przy zasilaniu z szafy zasilania centralnego. Pozawala na oznaczanie dróg ewakuacyjnych i wyjść awaryjnych przy zastosowaniu odpowiednich piktogramów. Zwarta budowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetleniowych.

OPIS:

Steruje zapłonem i świeceniem jednej świetlówki kompaktowej albo jednej lub dwóch świetlówek liniowych.
Zasilanie z sieci 230V/50Hz lub napięciem stałym 216 V z Szafy Zasilania Centralnego Hybryd.
Odłączenie prądu od uszkodzonej świetlówki.
Złącza umożliwiają podłączenia przewodów montażowych o przekroju od 0,5mm2 do 1,5mm2.
Długość odizolowania przewodów 9 mm.

DANE TECHNICZNE:

Napięcie zasilania:	230 VAC 216 VDC
Zakłócenia radioelektryczne:	poziom N
Stopień ochrony:	IP20
Ilość świetlówek:	1 lub 2 (L 8 W)
Typ i moc świetlówki:	PL-S/4p o mocy 5W, 7W, 9W, 11W PL-C/4p o mocy 10W, 13W, 18W PL-T/4p 13W,18W L8W
Zabezpieczenie układu:	wyłączenie przy uszkodzeniu świetlówki
Temperatura ta:	-10°C÷50°C
Wymiary (LxDxH):	120 x 23 x 22 [mm]

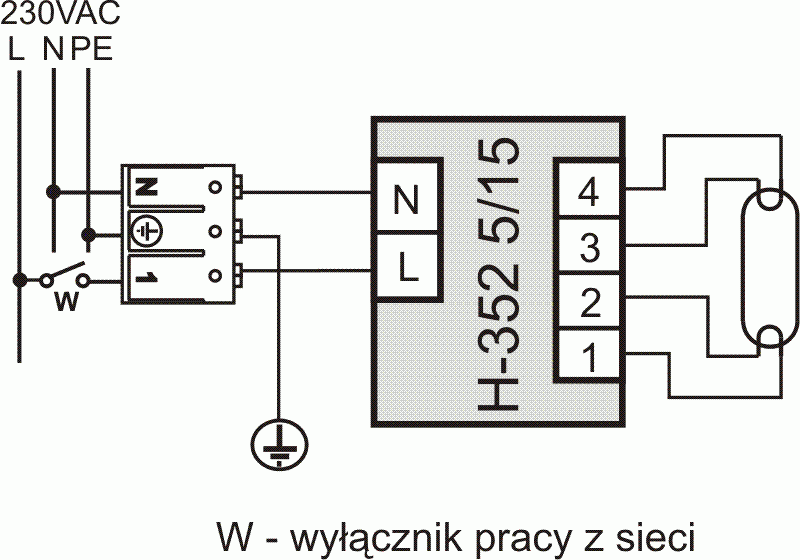

WERSJE:

Lp.	Wersja	Kod statecznika	Strumień świetlny	Prąd z sieci 230V/50Hz	Kod
1.	H-352 5/15	1xPL-S/4p 5W	250lm	50mA	6283
		1xPL-S/4p 7W	400lm	65mA	6283
		1xPL-S/4p 9W	600lm	95mA	6283
		1xPL-S/4p 11W	900lm	115mA	6283
		1xPL-C/4p 10W	600lm	95mA	6283
		1xPL-C/4p 13W	900lm	120mA	6283
		1xPL-T/4p 13W	900lm	125mA	6283
2.	H-352 15/23	1xPL-T/4p 18W	1200lm	140mA	6290
		1xPL-T/4p 18W	1200lm	145ma	6290
3.	H-352 8	1xL 8W	410lm	85mA	6306
		2xL 8W	2x410lm	130mA	6306
