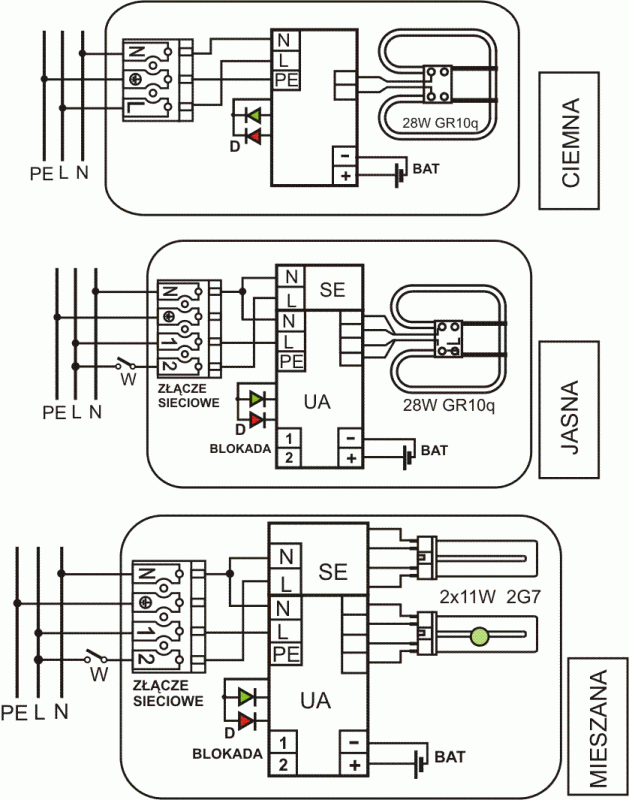

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

TELESTO AUTOTEST

Drukuj

Karta katalogowa

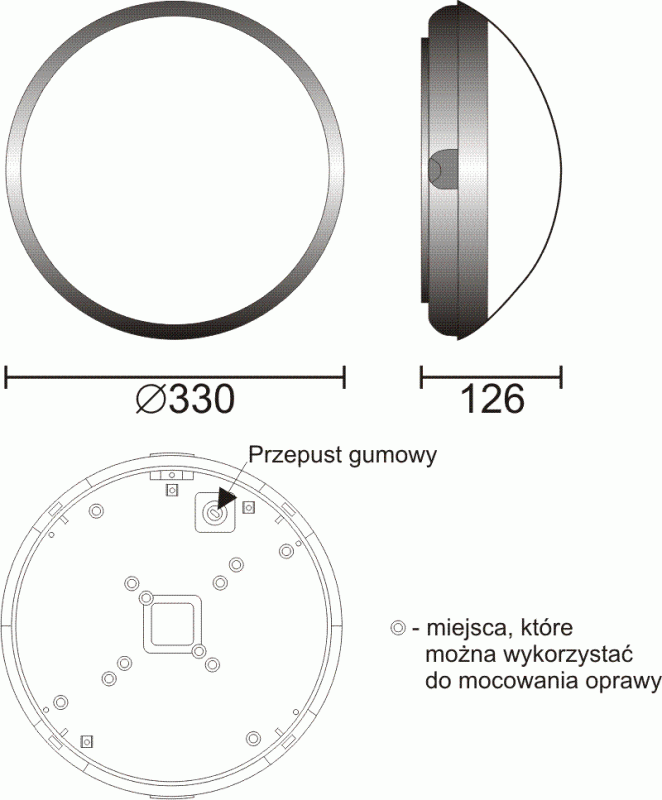

OBUDOWA:

Materiał obudowy:	PC (poliwęglan)
Kolor obudowy:	Biały
Kształt:	Owalny
Kolor klosza:	Opal półprzezroczysty

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie i dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
W domach mieszkalnych do oświetlenia wyjść, korytarzy, łazienek, piwnic i rozdzielni elektrycznych.
Źródłem światła w oprawie są świetlówki kompaktowe.W wersji jasnej oprawa wyposażona jest w świetlówkę 28W,natomiast w wersji ciemnej i mieszanej występują dwie świetlówki 11W.
Przy braku napięcia sieci oprawa automatycznie przełącza się w tryb pracy awaryjnej.
Łatwy montaż oprawy do sufitu lub ściany.
Zdejmowanie klosza bez użycia narzędzi.
Wysoka szczelność.
Dostępna funkcja testowania i blokady.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP65
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródła światła:	Świetlówka TC-DD 28W w wersji oprawy z jedną świetlówką Świetlówka TC-SEL 11W w wersji oprawy z dwoma świetlówkami TC-L 18W 4pin 2G11 dla wersji oprawy z dwoma świetlówkami TELESTO AT 218 3C
Typ akumulatora:	NiCd HT albo NiMH
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Zabezpieczenie:	Wyłączenie układu oprawy przy uszkodzeniu świetlówki
Sprawność eksploatacyjna oprawy:	37%
Złącze sieciowe:	4x2,5mm2
Funkcja Blokada:	Tak

SYGNALIZACJA:

Stan oprawy sygnalizowany jest za pomocą dwóch kontrolek LED.
Diody LED nie świecą podczas pracy awaryjnej oprawy.

Dioda LED ZIELONA: stan baterii
- świecenie ciągłe: bateria podłączona i w pełni naładowana
-brak świecenia: brak baterii lub przerwa w obwodzie ładowania

Dioda LED CZERWONA- stan oprawy:
- świecenie ciągłe – brak świecenia lampy lub błąd testu A
-krótkie błyski: błąd testu B
-szybkie błyski: awaria w układzie sterowania

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
TELESTO AT 3C	Ciemna	3h	8,4V/4Ah NiMH		4685
TELESTO AT 2C	Ciemna	2h	8,4V/2,5Ah		4692
TELESTO AT 1C	Ciemna	1h	8,4V/4,0Ah		4708
TELESTO AT 3J	Jasna	3h	4,8V/4Ah		8003
TELESTO AT 2J	Jasna	2h	4,8V/2,5Ah		8102
TELESTO AT 1J	Jasna	1h	4,8V/1,5Ah		8119
TELESTO AT 3M	Mieszana	3h	4,8V/4Ah		8126
TELESTO AT 2M	Mieszana	2h	4,8V/2,5Ah		8133
TELESTO AT 1M	Mieszana	1h	4,8V/1,5Ah		8140

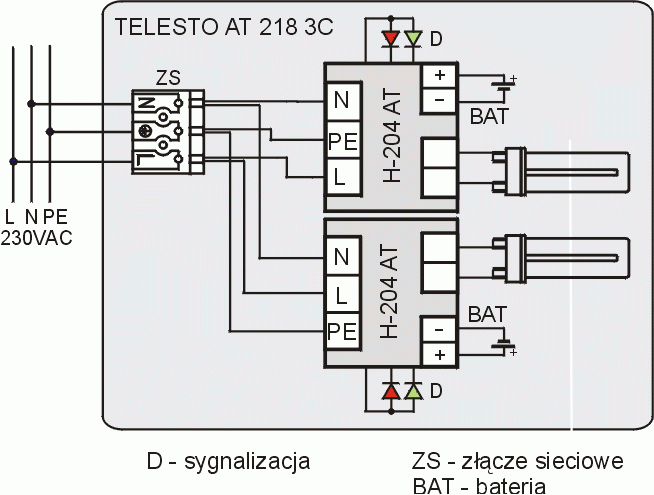

TELESTO AT 218 3C	Ciemna	3h	4,8V/4,0Ah	2350g	9376
