SPARK CENTRALTEST

Drukuj

Karta katalogowa

OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Czarny
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Mleczny

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie są diody LED.
Dostępne jest mocowanie oprawy bezpośrednio do ściany.
Oprawa dostępna w dwóch rozmiarach.
Oprawa współpracuje z systemem centralnego monitorowania.
Identyfikacja oprawy w systemie poprzez unikalny adres.
Nadzór nad pracą oświetlacza LED
Ciągły nadzór napięcia sieci oraz stanu baterii
Zabezpieczenie przed głębokim rozładowaniem baterii
Automatyczne przełączanie trybu pracy: podstawowy/awaryjny
Sterowanie pracą lampy z centralki (testy A i B,blokada i inne)
Sygnalizacja optyczna stanu baterii za pomocą diod LED
Złącze sieciowe dla przewodów o przekroju do 1,5mm2

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<4W dla LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	> 3h
Linia komunikacyjna:	2 przewody w ekranie
Źródło światła:	Dioda LED biała
Moc źródła światła:	1 W
Trwałość źródła światła:	> 50 000 h
Strumień pracy awaryjnej:	100%
Typ baterii:	NiCd HT 4,8 V/1Ah
Trwałość akumulatora:	4 lata
Temperatura otoczenia:	+5°C÷+55°C
Złącze sieciowe:	3x1,5mm2 lub 4x1,5mm2

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan pracy baterii:
- Świecenie ciągłe – bateria w pełni naładowana
- Brak świecenia – brak baterii
- Błyski 2Hz – trwa ładowanie baterii

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek w oprawie
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Szybkie błyski – oprawa w stanie blokady

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Kod
SPARK D CT J LED	Jasna	3h	4,8V/1Ah	6511
SPARK D CT C LED	Ciemna	3h	4,8V/1Ah	6528
SPARK D DW CT J LED	Jasna	3h	4,8V/1Ah	6542
SPARK D DW CT C LED	Ciemna	3h	4,8V/1Ah	6559
SPARK CT J LED	Jasna	3h	4,8V/1Ah	6566
SPARK CT C LED	Ciemna	3h	4,8V/1Ah	6573
SPARK DW CT J LED	Jasna	3h	4,8V/1Ah	6610
SPARK DW CT C LED	Ciemna	3h	4,8V/1Ah	6627

PIKTOGRAMY:

P01

P02

P03

P04

P05

P06

P07

P08

P09

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

P25

P26

P27

MOCOWANIA:

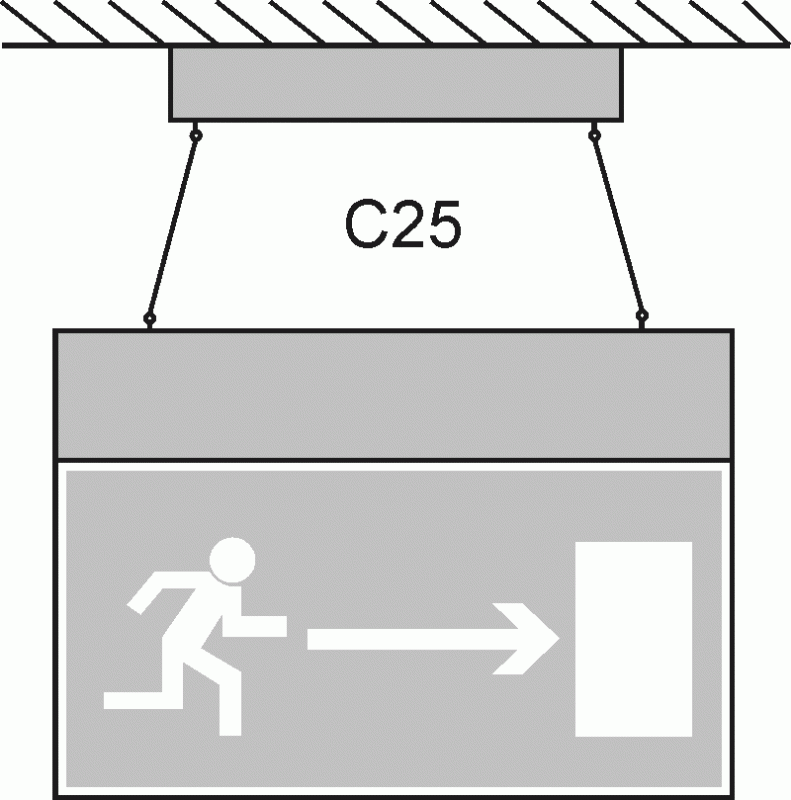

C25

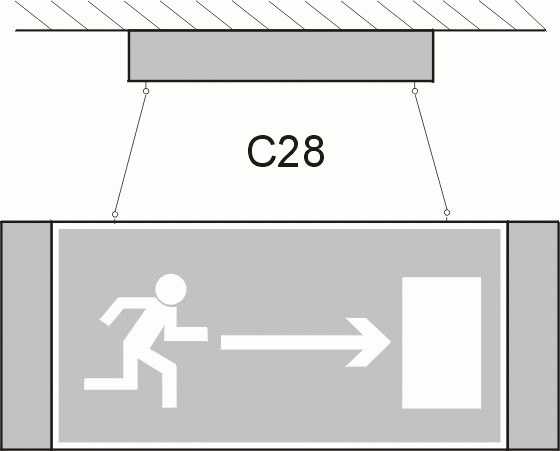

C28

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 6566 P19 W1 lub SPARK CT J LED P19 W1
- ilość opraw
- kolor oprawy
