OBUDOWA:

Materiał obudowy:	Tworzywo
Kolor obudowy:	Biały
Kształt klosza:	Płaski Owalny Dwustronny
Kolor klosza:	Mleczny Przezroczysty

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego i awaryjnego.
Oznaczanie i oświetlanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie jest świetlówka.
Łatwy montaż oprawy do sufitu lub ściany.
Wysoka szczelność.
Możliwość współpracy z dwoma świetlówkami.
Oprawa posiada możliwość sterowania pilotem.
Dostępne funkcje blokady oraz uśpienia.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<12W
Klasa ochronności:	II
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP53
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródło światła:	Świetlówka TL G5
Moc źródła światła:	8W lub 2x8W
Typ akumulatora:	NiCd HT
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Złącze sieciowe:	2x1,0mm2 lub 4x1,0mm2
Funkcja Blokada:	Tak
Funkcja Uśpienie:	Tak
Sterowanie z Pilota:	Tak

STEROWANIE:

Oprawa wyposażona jest w odbiornik podczerwieni, umożliwiający sterowanie z pilota H-202NR.
Realizowanych jest sześć poleceń:
1 – Rozpoczęcie testu A
2 – Rozpoczęcie testu B
3 – Zatrzymanie wykonywania testu A lub B
4 – BLOKADA
5 – UŚPIENIE
6 – Kasowanie BLOKADY i UŚPIENIA

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora
- Szybkie błyski – uszkodzenie w obwodzie ładowania

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Dwa krótkie błyski z przerwą – blokada stanu czuwania

Dioda LED Żółta – Kod błędu:
- Świecenie ciągłe – trwa wykonywanie testu B
- 1 błysk – brak akumulatora
- 2 błyski – błąd testu B
- 3 błyski – błąd testu A
- 4 błyski – układ zablokowany po wykryciu awarii przetwornicy
- 5 błysków – przekroczony czas ładowania akumulatora
- 6 błysków – usterka w obwodzie ładowania akumulatora

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
PRYMAT TS 3J	Jasna	3h	3,6V/4,0Ah		2513
PRYMAT TS 2J	Jasna	2h	3,6V/2,5Ah		2520
PRYMAT TS 1J	Jasna	1h	3,6V/1,5Ah		2537
PRYMAT TS 3C	Ciemna	3h	3,6V/4,0Ah		2544
PRYMAT TS 2C	Ciemna	2h	3,6V/2,5Ah		2551
PRYMAT TS 1C	Ciemna	1h	3,6V/1,5Ah		2568
PRYMAT TS 3C2	Ciemna	3h	3,6V/4,0Ah		2575
PRYMAT TS 2C2	Ciemna	2h	3,6V/2,5Ah		2582
PRYMAT TS 1C2	Ciemna	1h	3,6V/1,5Ah		2599
PRYMAT DW TS 3J	Jasna	3h	3,6V/4,0Ah		2605
PRYMAT DW TS 2J	Jasna	2h	3,6V/2,5Ah		2612
PRYMAT DW TS 1J	Jasna	1h	3,6V/1,5Ah		2629
PRYMAT DW TS 3C	Ciemna	3h	3,6V/4,0Ah		2636
PRYMAT DW TS 2C	Ciemna	2h	3,6V/2,5Ah		2643
PRYMAT DW TS 1C	Ciemna	1h	3,6V/1,5Ah		2650

PIKTOGRAMY:

MOCOWANIA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 2513 P19 W13 lub PRYMAT TS 3J P19 W13
- ilość opraw

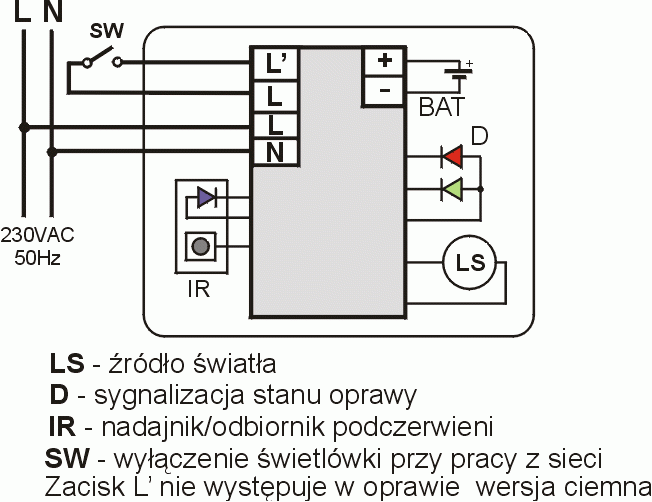

SCHEMATY:

OBUDOWY:
