OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Srebrny (oksydowane aluminium), inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Przezroczysty

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie jest linijka LED.

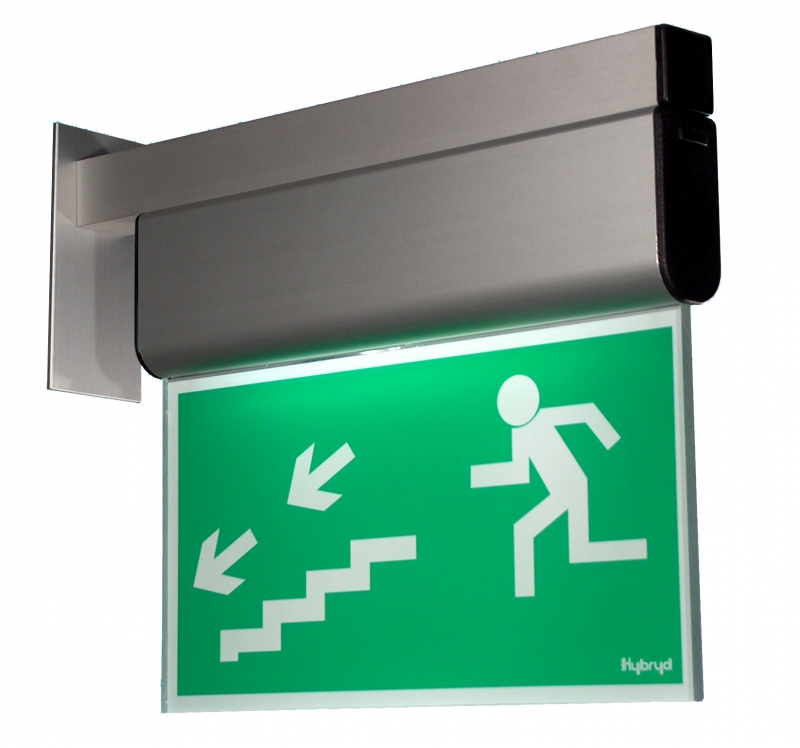

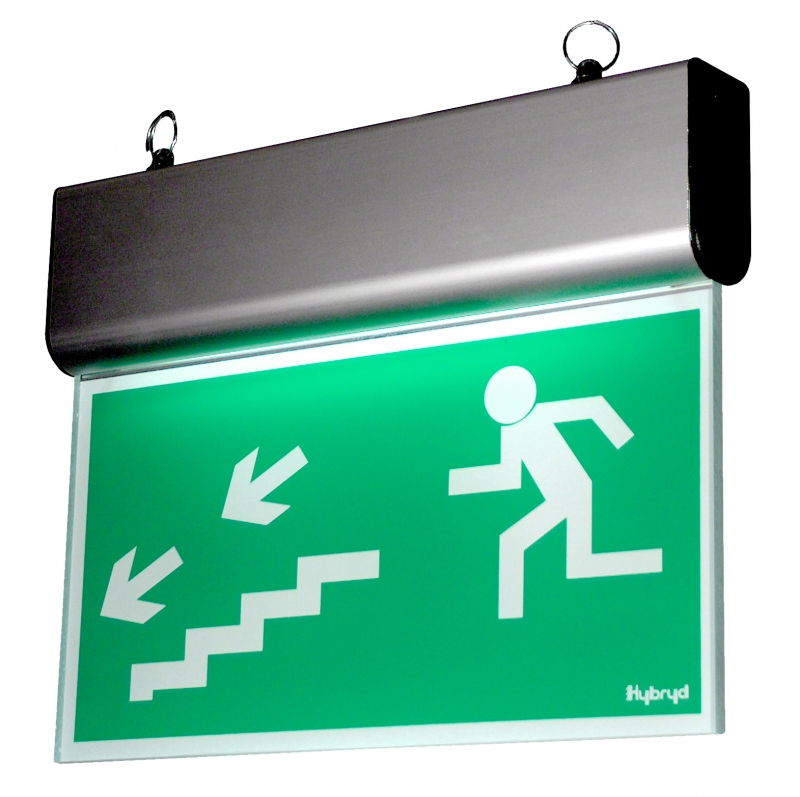

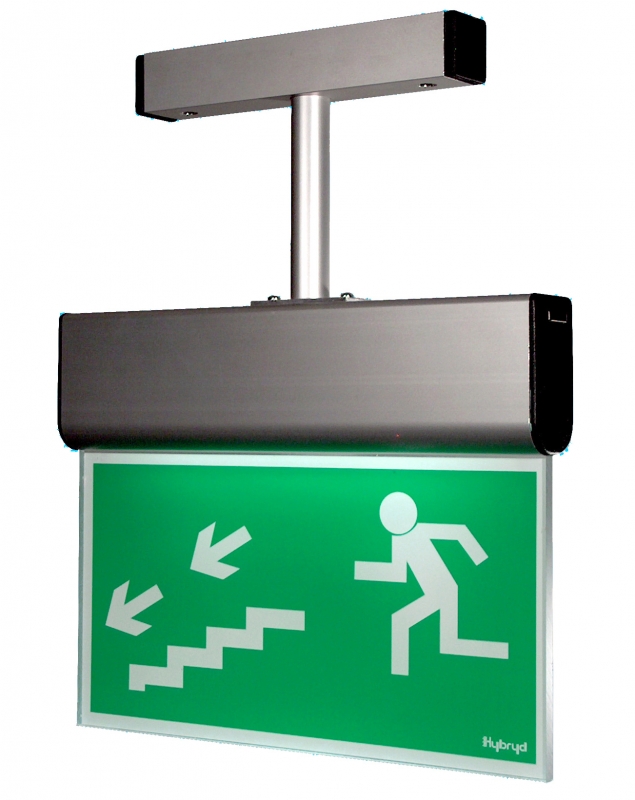

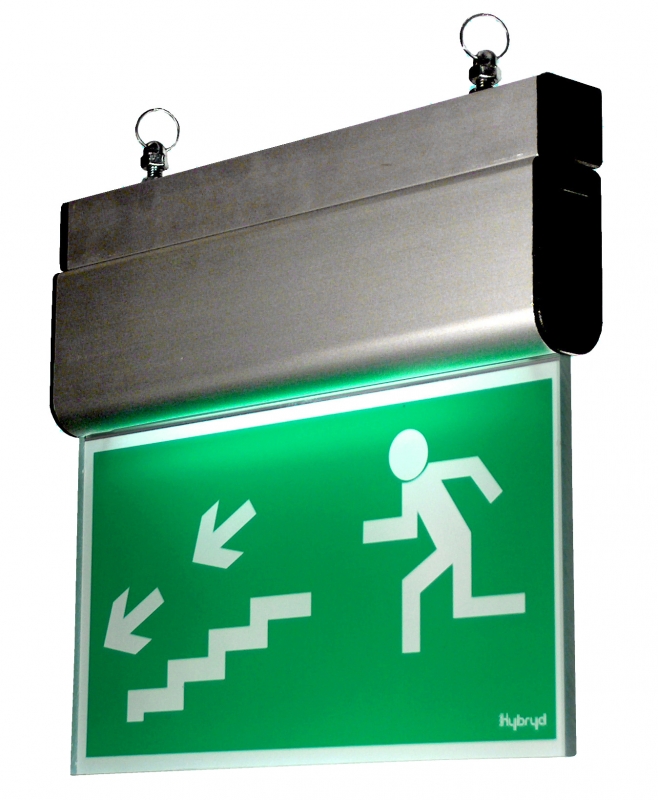

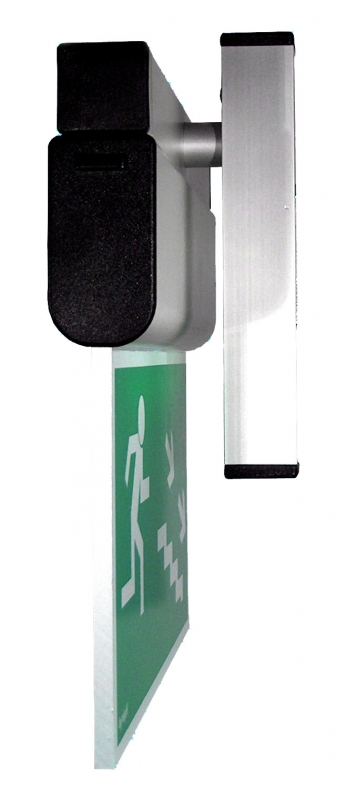

Dostępnych jest kilka wersji mocowań układu do sufitu lub ściany.
Oprawa posiada możliwość sterowania pilotem.
Dostępne funkcje blokady oraz uśpienia.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<12W
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródło światła:	dioda LED biała 1 W
Typ akumulatora:	NiMH HT
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Złącze sieciowe:	3x2,5mm2
Funkcja Blokada:	Tak
Funkcja Uśpienie:	Tak
Sterowanie z Pilota:	Tak

STEROWANIE:

Oprawa wyposażona jest w odbiornik podczerwieni, umożliwiający sterowanie z pilota H-202NR.
Realizowanych jest sześć poleceń:
1 – Rozpoczęcie testu A
2 – Rozpoczęcie testu B
3 – Zatrzymanie wykonywania testu A lub B
4 – BLOKADA
5 – UŚPIENIE
6 – Kasowanie BLOKADY i UŚPIENIA

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora
- Szybkie błyski – uszkodzenie w obwodzie ładowania

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Dwa krótkie błyski z przerwą – blokada stanu czuwania

Dioda LED Żółta – Kod błędu:
- Świecenie ciągłe – trwa wykonywanie testu B
- 1 błysk – brak akumulatora
- 2 błyski – błąd testu B
- 3 błyski – błąd testu A
- 4 błyski – układ zablokowany po wykryciu awarii przetwornicy
- 5 błysków – przekroczony czas ładowania akumulatora
- 6 błysków – usterka w obwodzie ładowania akumulatora

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
PROFIL TS 3J	Jasna	3h	3,6V/4,0Ah		2865
PROFIL TS 2J	Jasna	2h	3,6V/2,5Ah		2872
PROFIL TS 1J	Jasna	1h	3,6V/1,5Ah		2889
PROFIL TS 3C	Ciemna	3h	3,6V/4,0Ah		2896
PROFIL TS 2C	Ciemna	2h	3,6V/2,5Ah		2902
PROFIL TS 1C	Ciemna	1h	3,6V/1,5Ah		2919

PIKTOGRAMY:

MOCOWANIA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 2865 P19 W7 lub PROFIL TS 3J P19 W7
- ilość opraw

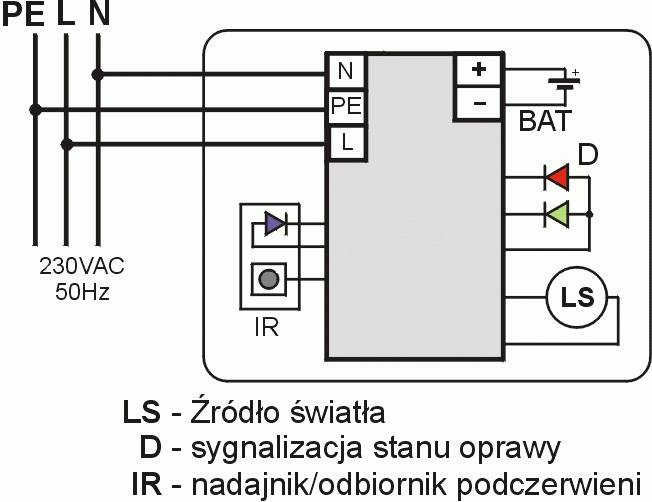

SCHEMATY:

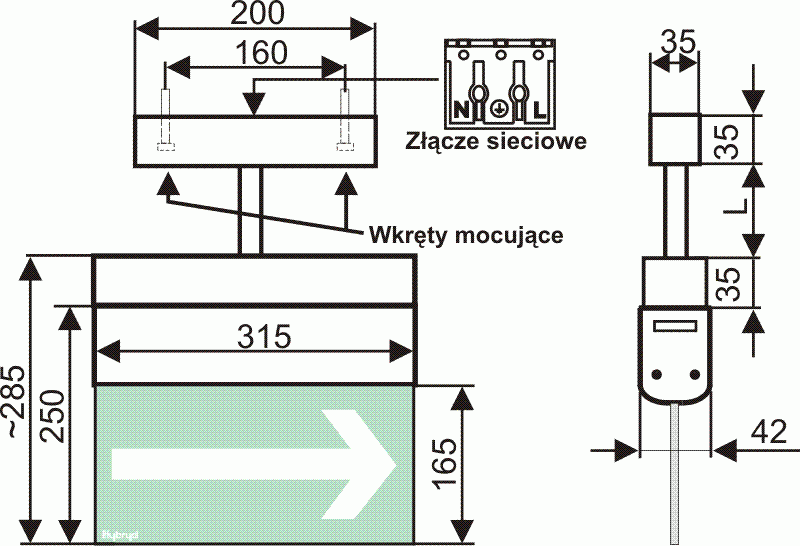

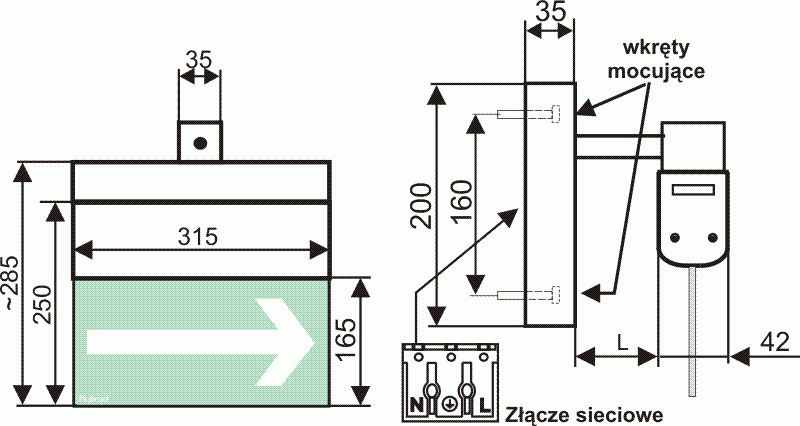

OBUDOWY:
