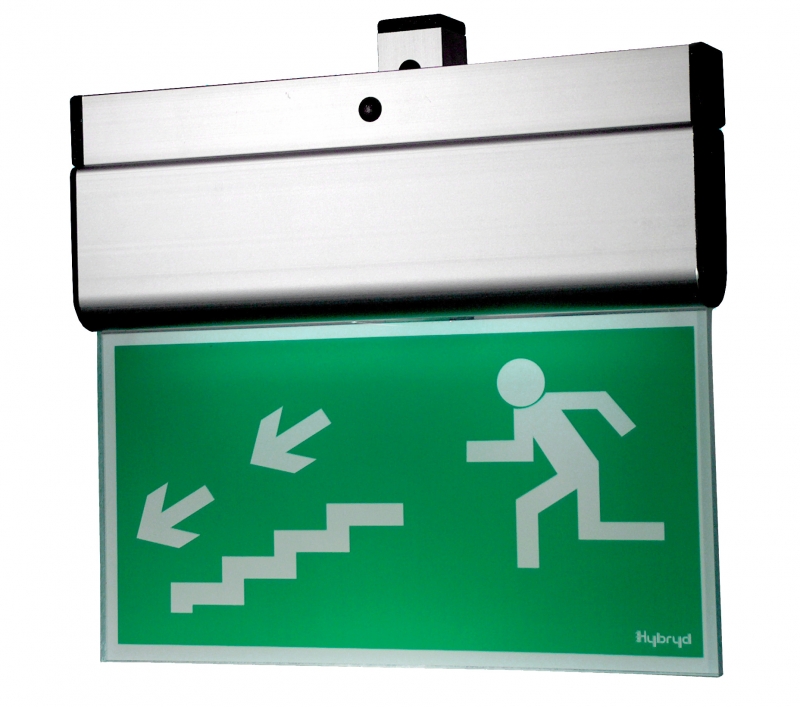

PROFIL CENTRALNA BATERIA

Drukuj

Karta katalogowa

OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Srebrny-oksydowane aluminium, inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Przezroczysty

CHARAKTERYSTYKA:

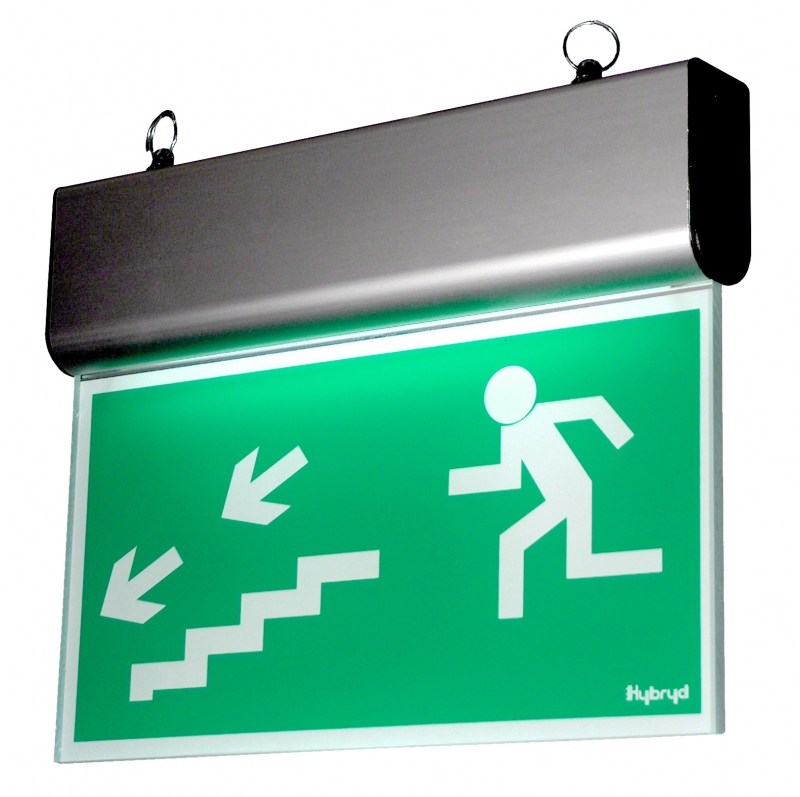

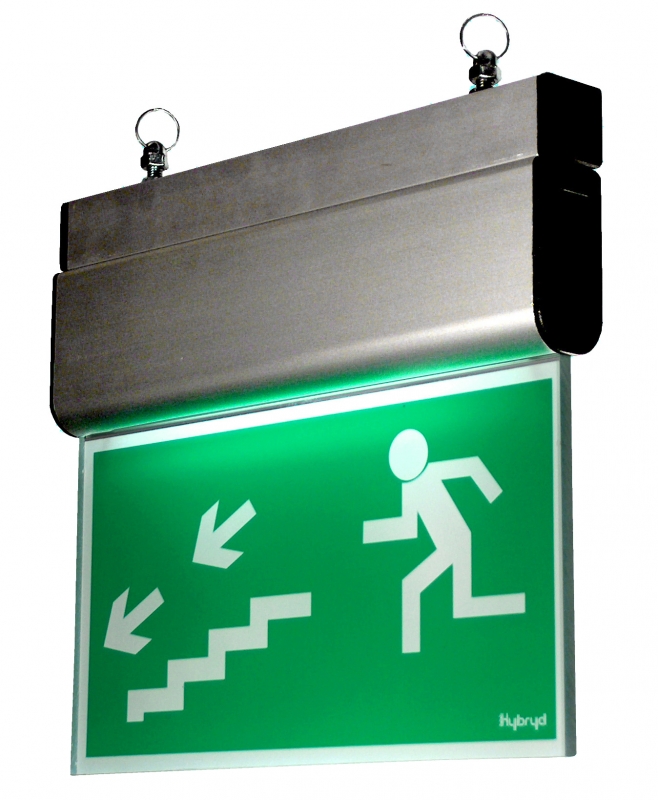

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie i dróg, i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i innych obiektach.
Źródłem światła w oprawie jest świetlówka lub dioda LED biała w oprawie PROFIL CB LED.

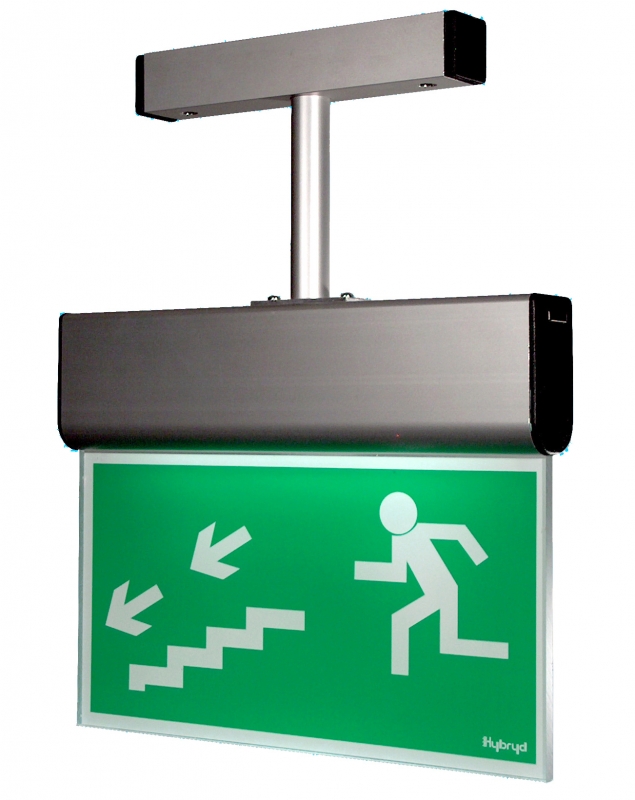

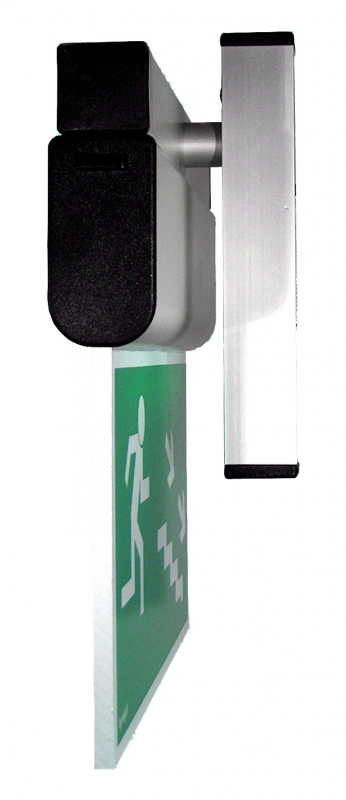

Dostępnych jest kilka wersji mocowań oprawy PROFIL do sufitu lub ściany.

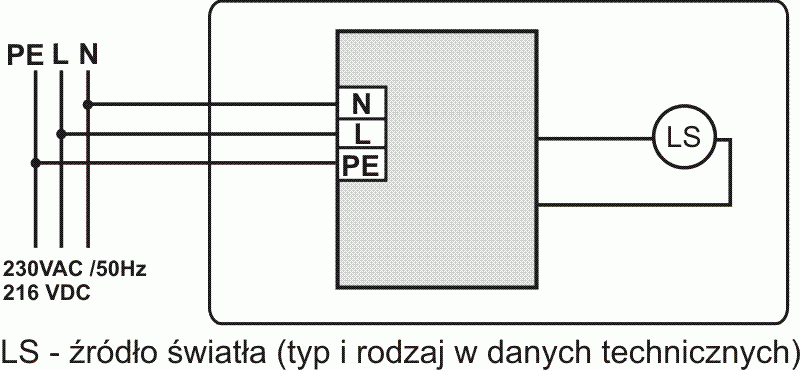

Oprawa w trybie podstawowym zasilana jest z sieci 230V,a w trybie awaryjnym z szafy zasilania centralnego SZC.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz lub 216VDC
Pobór mocy:	<12W dla TL8W lub <4W dla PROFIL AT LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Źródło światła:	Świetlówka TL8W- G5 lub dioda LED biała 1W
Temperatura otoczenia:	0° C-50° C
Złącze sieciowe:	3x2,5mm2

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
PROFIL CB		h			6191
PROFIL CB LED		h			5675

PIKTOGRAMY:

P01

P02

P03

P04

P05

P06

P07

P08

P09

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

P24

P25

P26

P27

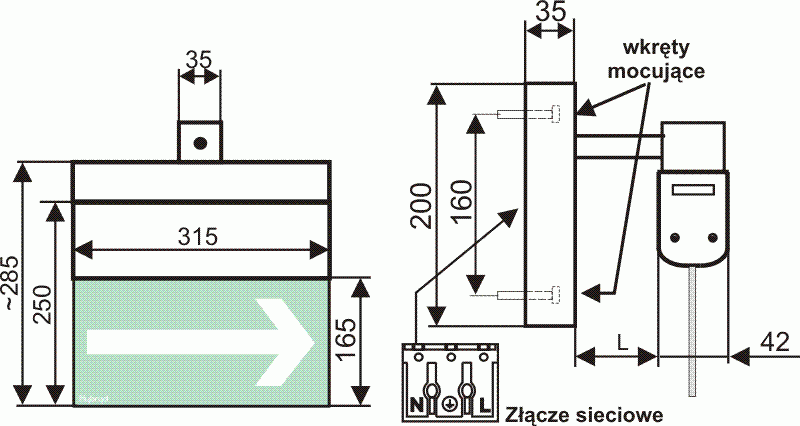

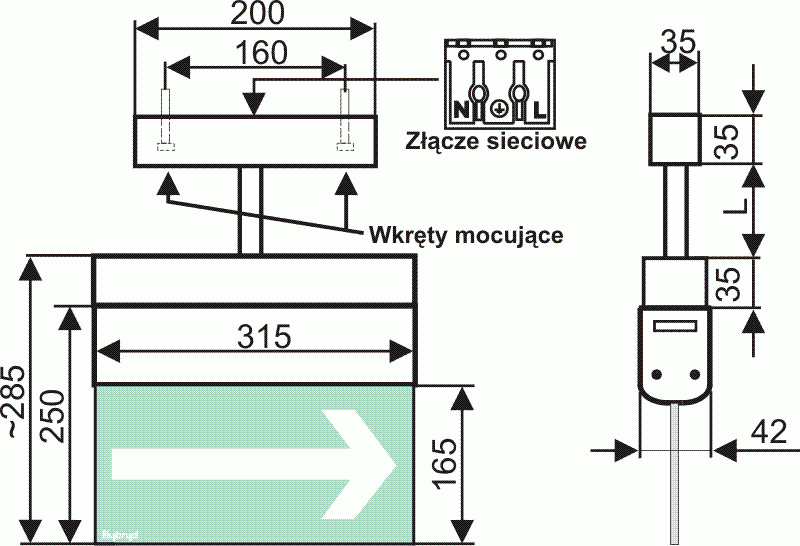

MOCOWANIA:

C14

C15

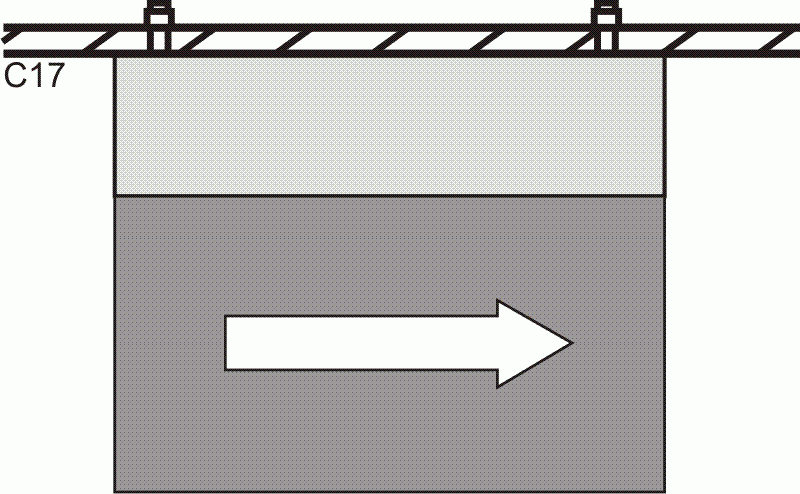

C17

C18

W12

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 6191 P19 W8 lub PROFIL CB P19 W8
- ilość opraw
-typ mocowania
