- KWADRA LED AUTOTEST
- KWADRA LED CENTRALTEST
Legenda
Wykonania
AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA
Testy
Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej
Tryby pracy
Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna
Inne funkcje
Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.
Mocowania
W - do ściany
C - do sufitu
C - do sufitu
Inne skróty
DW - dwustronna
OBUDOWA:
| Materiał obudowy: | blacha stalowa |
|---|---|
| Kolor obudowy: | czarny, biały (inne kolory na zamówienie) |
| Materiał klosza: | Pleksi |
| Kształt klosza: | Płaski okrągły |
| Kolor klosza: | Przezroczysty |
CHARAKTERYSTYKA:

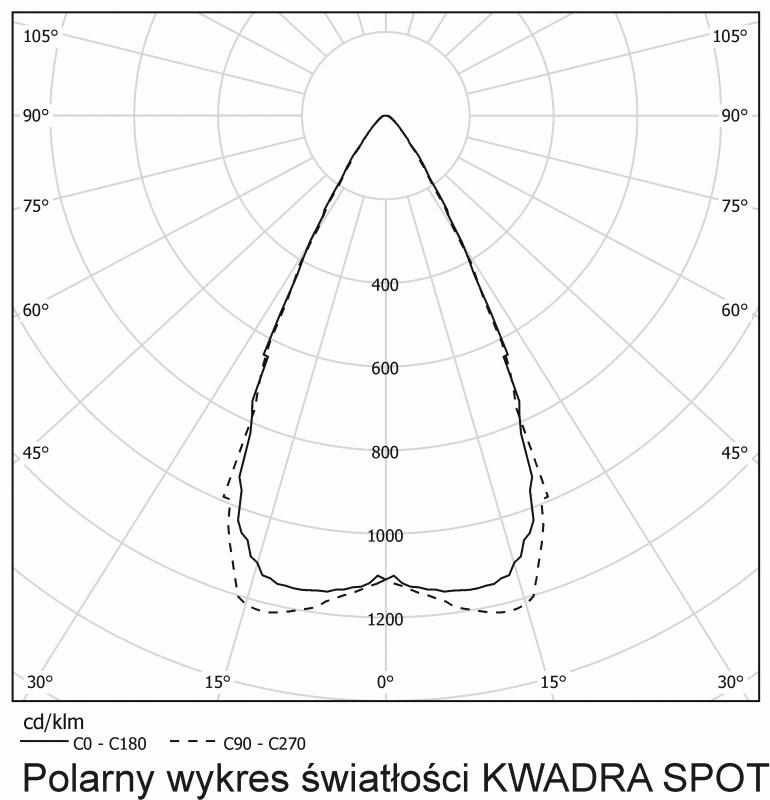

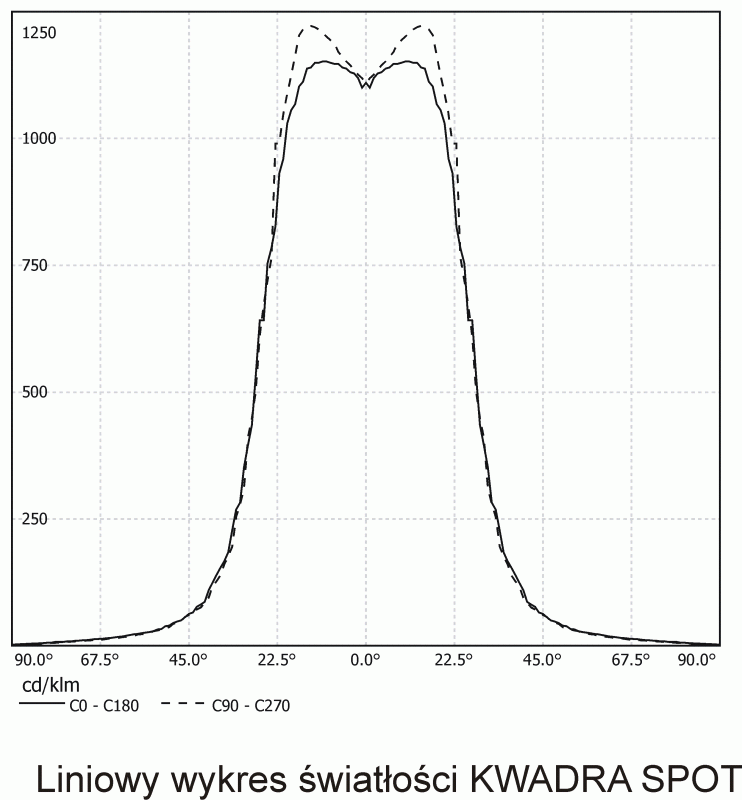

Źródłem światła w oprawie doświetlającej Kwadra LED są diody LED o dużej wydajności świetlnej.KWADRA LED może mieć zróżnicowane bryły fotometryczne.Obecnie oferowanajest bryła fotometryczna typu SPOT.
Oprawa wykonywana jest w dwóch wariantach mocowania:

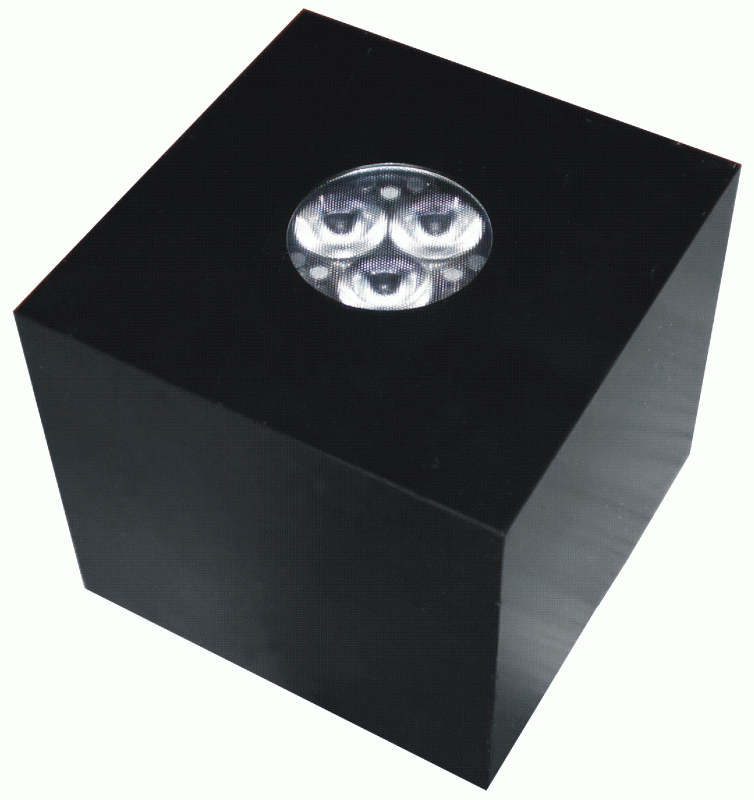

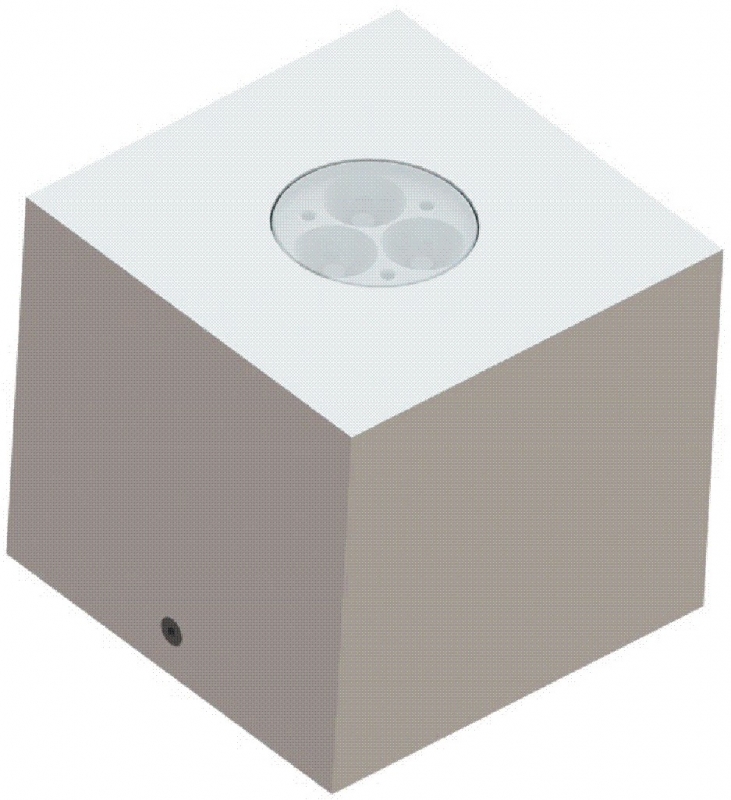

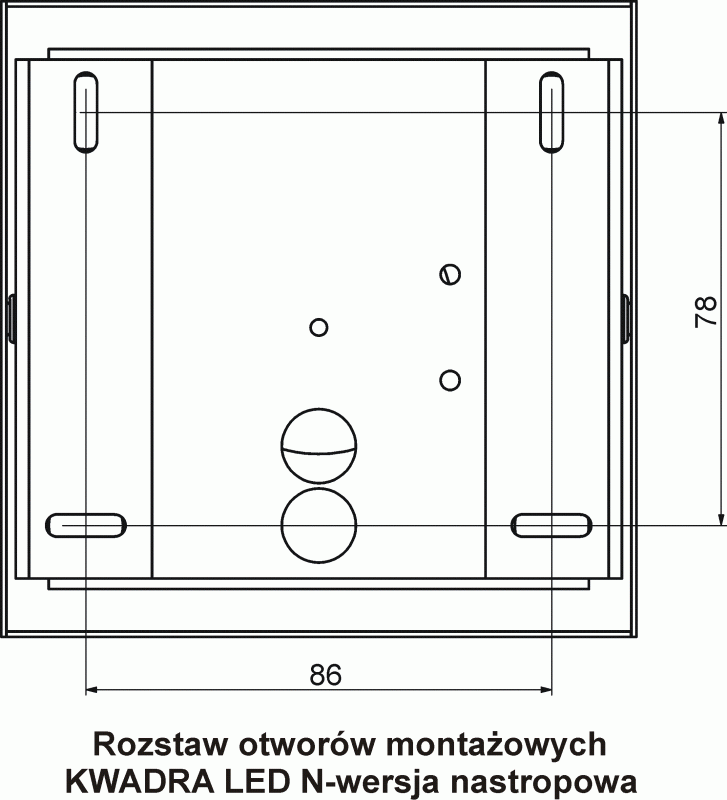

-wersja KWADRA N- nastropowa

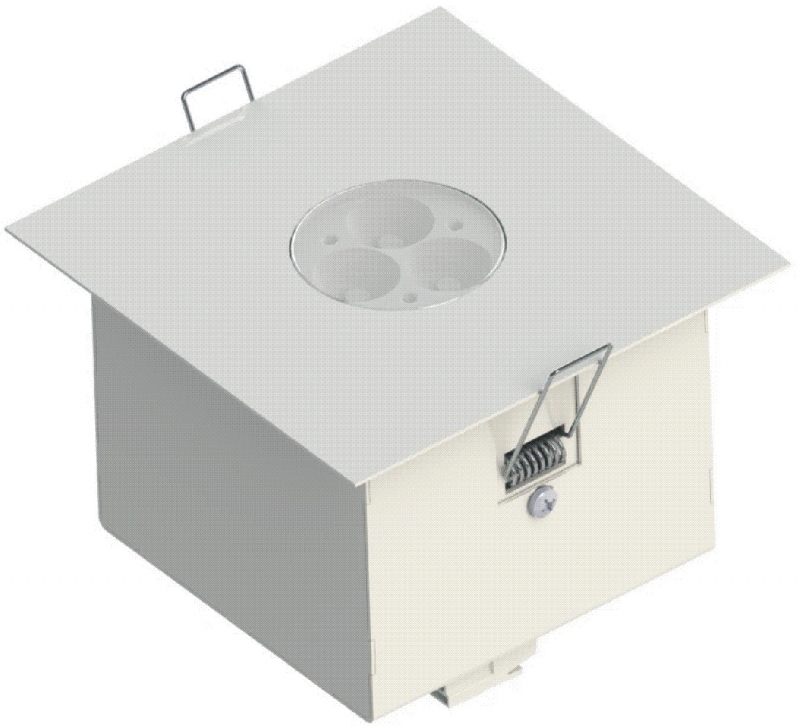

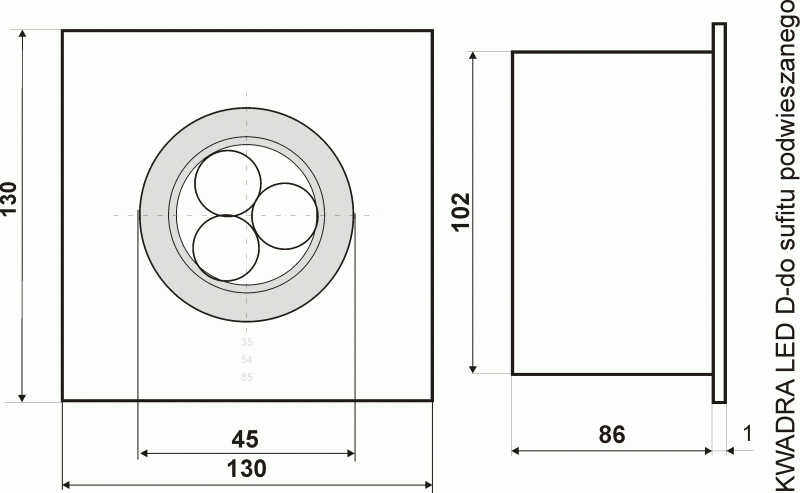

-wersja KWADRA P- podstropowa
Oczko KWADRA LED przeznaczone jest do oświetlania dróg ewakuacyjnych i wyjść awaryjnych zarówno w pracy podstawowej tj. przy zasilaniu z sieci, jak i po zaniku napięcia sieci, tj w trybie awaryjnym.
Ciągły nadzór napięcia sieci oraz stanu baterii.
Zabezpieczenie przed głębokim rozładowaniem baterii.
Automatyczne przełączanie pracy: podstawowa - awaryjna.
Automatyczne wykonywanie testów (testy A i B).
Sygnalizacja optyczna stanu baterii i układu za pomocą diod LED.
Złącze sieciowe dla przewodów o przekroju od 0,5mm2 do 1,5mm2.
Przewód zasilający Oczko LED o długości od 0,5 mb do 1mb.
Moduł zasilający zamykany jest w metalowej obudowie.
DANE TECHNICZNE:
| Napięcie zasilania Un: | 230V AC |
|---|---|
| Pobór prądu In: | 0,030 A |
| Klasa ochronności: | I |
| Zakłócenia radioelektryczne: | Poziom N |
| Stopień ochrony: | IP20 |
| Źródło światła: | Panel diod LED niewymienialny |
| Moc źródła światła: | 1,5 W |
| Trwałość źródła światła: | >50 000h |
| Typ baterii: | NiMh HT |
| Napięcie baterii: | 4,8V |
| Pojemność baterii: | 1,6 Ah; 2,2Ah |
| Czas pracy awaryjnej: | 1h; 2h; 3h |
| Czas ładowania baterii: | 24h |
| Trwałość akumulatorów: | 4 lata |
| Temperatura otoczenia: | 5°C ÷ +55°C |
SYGNALIZACJA:
Sygnalizacja stanu oprawy za pomocą diod LED:Dioda LED Zielona – Stan baterii:
- Świecenie ciągłe – bateria w pełni naładowana
- Brak świecenia – brak baterii
- Błyski 2Hz – trwa ładowanie baterii
- brak świecenia:brak baterii lub przerwa w obwodzie ładowania
Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
TEST A-test sprawności,wykonywany raz w miesiącu
TEST B-test pomiaru czasu pracy awaryjnej,wykonywany raz w roku
Diody nie świecą podczas pracy awaryjnej.
WERSJE:
| Nazwa oprawy | Tryb pracy | Czas | Bateria | Waga | Kod |
|---|---|---|---|---|---|
| KWADRA N AT 3J | Jasna | 3h | 4,8V/4,0Ah | 9491 | |
| KWADRA N AT 2J | Jasna | 2h | 4,8V/2,5Ah | 9484 | |
| KWADRA N AT 1J | Jasna | 1h | 4,8V/1,5Ah | 7099 | |
| KWADRA N AT 3C | Ciemna | 3h | 4,8V/4,0Ah | 7662 | |
| KWADRA N AT 2C | Ciemna | 2h | 4,8V/2,5Ah | 7112 | |
| KWADRA N AT 1C | Ciemna | 1h | 4,8V/1,5Ah | 7044 | |
| KWADRA P AT 3J | Jasna | 3h | 4,8V/4,0Ah | 8324 | |
| KWADRA P AT 2J | Jasna | 2h | 4,8V/2,5Ah | 8157 | |
| KWADRA P AT 1J | Jasna | 1h | 4,8V/1,5Ah | 7679 | |
| KWADRA P AT 3C | Ciemna | 3h | 4,8V/4,0Ah | 7655 | |
| KWADRA P AT 2C | Ciemna | 2h | 4,8V/2,5Ah | 7105 | |
| KWADRA P AT 1C | Ciemna | 1h | 4,8V/1,5Ah | 7167 |
ZAMAWIANIE:
Przy zamawianiu należy podać:- kod lub nazwę oprawy
- ilość opraw
- kolor oprawy

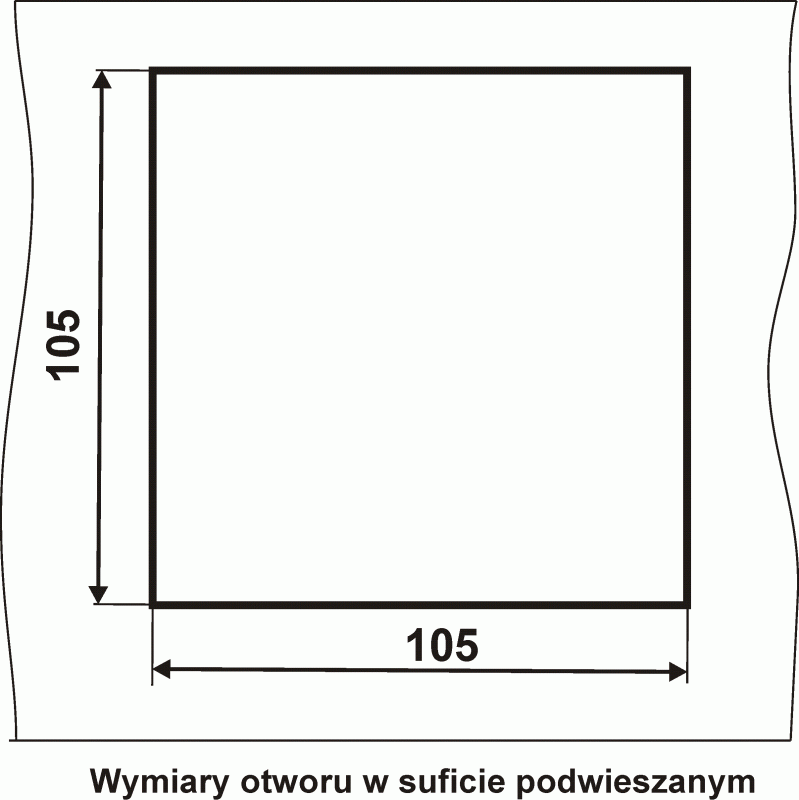

P-oznacza oprawę montowaną w suficie podwieszanym
N-oznacza oprawę montowaną na suficie

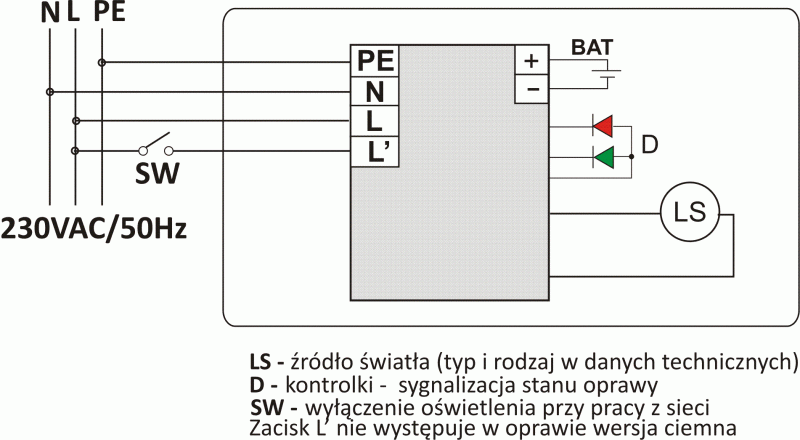

SCHEMATY:
