- HERKULES-P AUTOTEST
- HERKULES-P CENTRALTEST
Legenda
Wykonania
AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA
Testy
Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej
Tryby pracy
Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna
Inne funkcje
Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.
Mocowania
W - do ściany
C - do sufitu
C - do sufitu
Inne skróty
DW - dwustronna
OBUDOWA:
| Materiał obudowy: | tworzywo sztuczne polipropylen |
|---|---|
| Kolor obudowy: | Biały – RAL 9003, inne na zamówienie |
| Materiał klosza: | Pleksi |
| Kolor klosza: | Przezroczysty |
CHARAKTERYSTYKA:

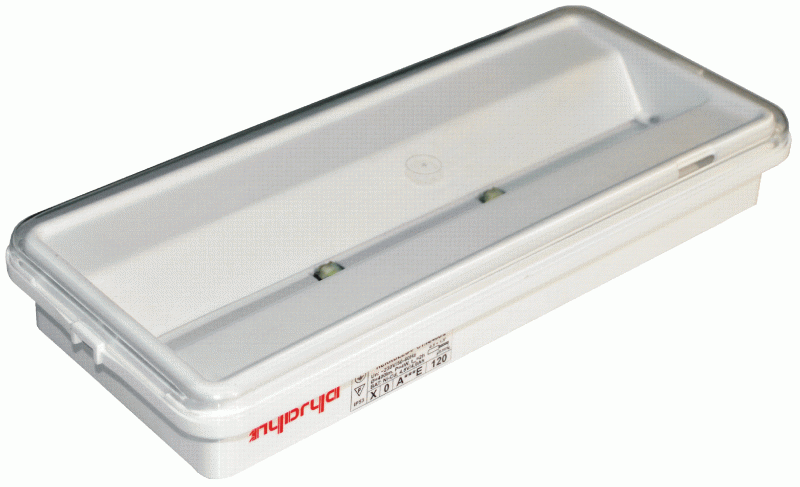

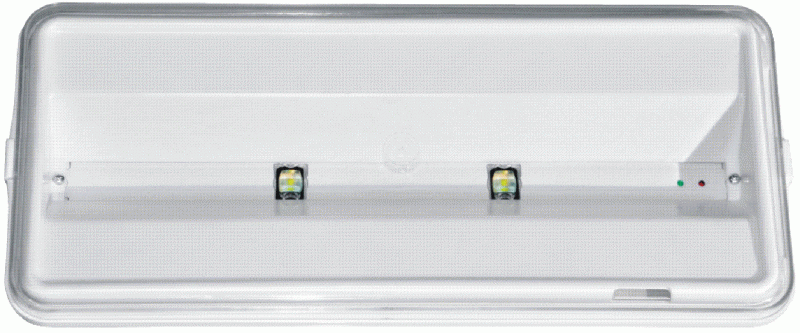

Oprawa oświetlenia awaryjnego/ewakuacyjnego o dużej szczelności-IP53.Źródłem światła w oprawie ewakuacyjnej są diody LED o dużej wydajności świetlnej.
Przeznaczona do oświetlania wyjść awaryjnych oraz dróg ewakuacyjnych w budynkach użyteczności publicznej.
Oprawa ta wyróżnia się prostym montażem do ściany lub sufitu.
FUNKCJE
Nadzór napięcia sieci i stanu baterii.
Automatyczne przełączanie:tryb pracy podstawowej/
tryb pracy awaryjnej.
Zabezpieczenie przed głębokim rozładowaniem baterii.
Nadzór nad pracą źródła światła.
Automatyczne okresowe wykonywanie testów:
TEST A-test sprawności oprawy,wykonywany raz w miesiącu.
TEST B-test pomiaru czasu pracy awaryjnej,wykonywany raz w roku.
DANE TECHNICZNE:
| Napięcie zasilania Un: | 230V AC/50Hz |
|---|---|
| Pobór mocy: | <7VA |
| Klasa ochronności: | I |
| Zakłócenia radioelektryczne: | Poziom N |
| Stopień ochrony: | IP53 |
| Czas pełnej gotowości do pracy awaryjnej: | 24h |
| Czas pracy awaryjnej taw: | 1h, 2h, 3h |
| Źródło światła: | Moduł LED |
| Moc źródła światła: | 5 W |
| Minimalny strumień światła: | 400 lm |
| Trwałość źródła światła: | >50 000h |
| Typ akumulatora: | NiCd HT |
| Napięcie baterii: | 4,8V |
| Czas ładowania baterii: | 24h |
| Trwałość akumulatora: | 4 lata (zalecana wymiana po 4 latach) |
| Temperatura otoczenia: | 5°C÷55°C |
SYGNALIZACJA:
Stan oprawy sygnalizowany jest za pomocą dwóch kontrolek LED.Diody LED nie świecą podczas pracy awaryjnej oprawy.
Oprawa HERKULES-P AT
Dioda LED ZIELONA: stan baterii
- świecenie ciągłe: bateria podłączona i w pełni naładowana
-brak świecenia: brak baterii lub przerwa w obwodzie ładowania
-błyski 2Hz:trwa ładowanie baterii
Dioda LED CZERWONA- stan oprawy:
- świecenie ciągłe – usterka modułu oprawy
-nie świeci:brak usterek
- błyski 2Hz: wykonywanie testu A lub
testu B
-szybkie błyski: stan blokady oprawy
WERSJE:
| Nazwa oprawy | Tryb pracy | Czas | Bateria | Waga | Kod |
|---|---|---|---|---|---|
| HERKULES-P5 AT 3J | Jasna | 3h | 1464 | ||
| HERKULES-P5 AT 2J | Jasna | 2h | NH-PAL-48-40-N | 1318g | 8287 |
| HERKULES-P5 AT 1J | Jasna | 2h | NH-PAL-48-40-N | 1318g | 1525 |
| HERKULES-P5AT 3C | Ciemna | 3h | 1457 | ||
| HERKULES-P5 AT 2C | Ciemna | 2h | NC-PAS-48-40-N | 1318g | 8270 |
| HERKULES-P5 AT 1C | Ciemna | 3h | NC-PAO-48-25-N | 1112g | 1532 |
ZAMAWIANIE:
Przy zamawianiu należy podać:- kod lub nazwę oprawy;
- ilość opraw

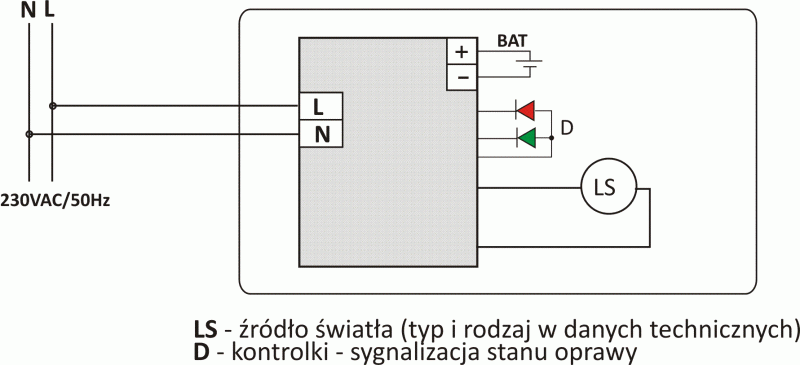

SCHEMATY:

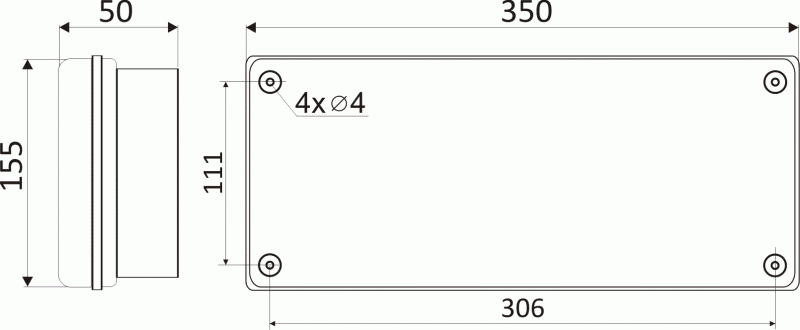

OBUDOWY:
