DYNA SQ CENTRALTEST

Drukuj

Karta katalogowa

OBUDOWA:

Materiał obudowy:	aluminium
Kolor obudowy:	Szary – RAL 9006, inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta kwadratowa
Kolor klosza:	mleczne pleksi

CHARAKTERYSTYKA:

Oprawa jest przeznaczona do pracy w Dynamicznym Systemie Oświetlenia Awaryjnego H-300DYN.

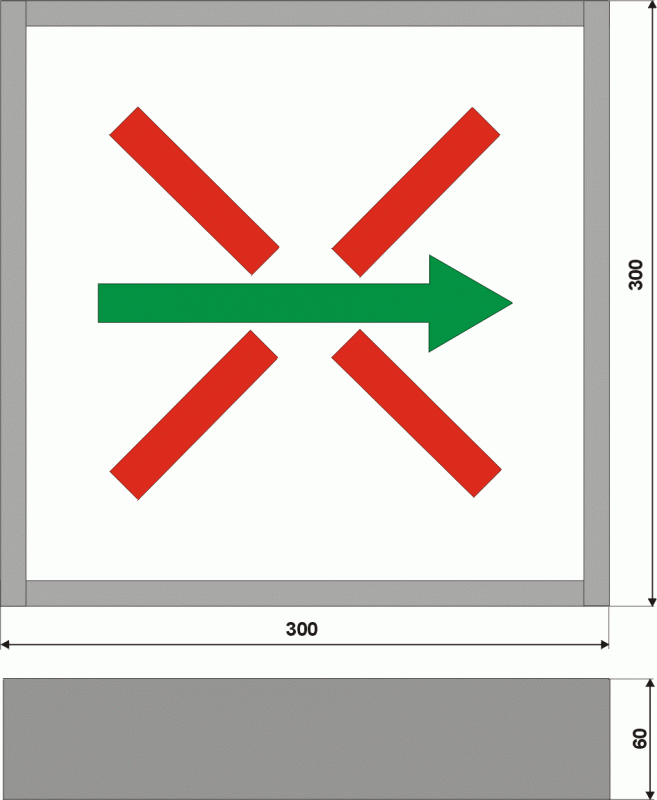

Lampa dynamiczna wskazuje drogę ewakuacji. Ma możliwość wyświetlania znaku krzyża albo strzałki.
Oprawa posiada trzy warianty wykonania: DYNA SQ A, DYNA SQ B oraz DYNA SQ C.

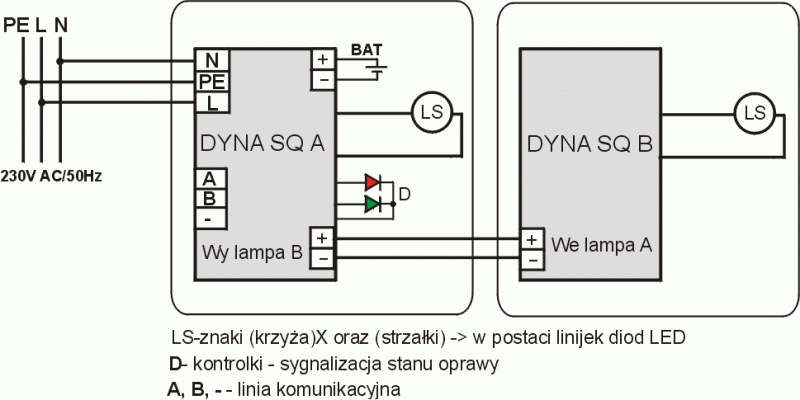

Lampa dynamiczna składa się z dwóch elementów umieszczonych w oddzielnych obudowach:
- część pierwsza (DYNA SQ A) wyświetla znak (krzyż) X oraz (strzałkę) ↓

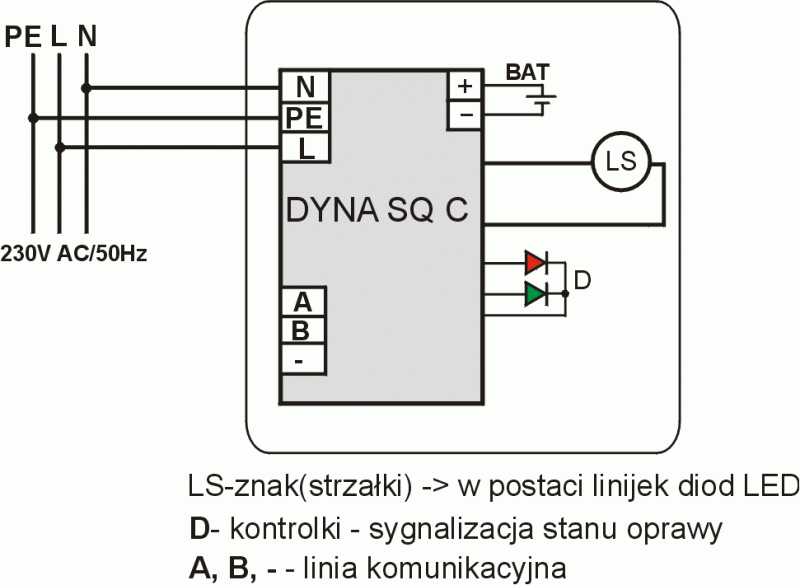

- część druga (DYNA SQ B lub DYNA SQ C) wyświetla znak (strzałkę) →
Oprawa dynamiczna zapala znaki X oraz → tylko po otrzymaniu sygnału PPOŻ, niezależnie od obecności zasilania sieciowego.
Oprawy ewakuacyjne współpracujące z lampą dynamiczną powinny być oprawami PPOŻ.
Moduł oprawy kontroluje stan napięcia sieci i stan naładowania baterii akumulatorów.
Automatycznie doładowuje baterię akumulatorów.
Algorytm i logika świecenia znaków jest uzgadniany z klientem w zależności od przyjętego scenariusza ewakuacji.

DANE TECHNICZNE:

Napięcie zasilania:	230V 50Hz
Pobór mocy:	max 5 VA
Klasa ochronności:	I
Zakłócenia radioelektryczne:	poziom N
Stopień ochrony:	IP40
Źródło światła:	diody LED
Typ baterii:	NiMH HT
Napięcie baterii:	6V
Pojemność baterii:	4,0Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	3h
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	+5ºC ÷ +50ºC

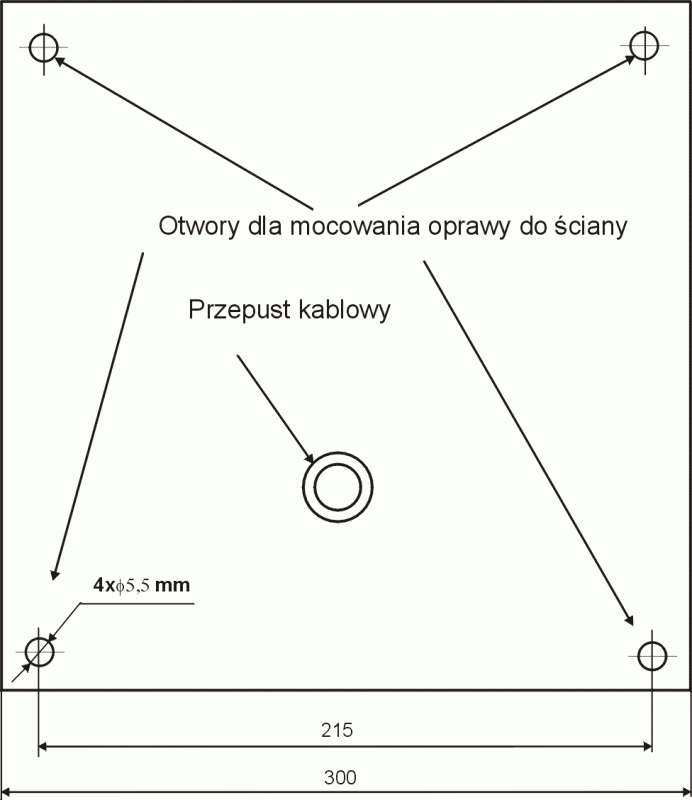

Wymiary (LxDxH):	300 x 300 x 60 mm

SYGNALIZACJA:

Sygnalizacja stanu oprawy realizowana jest za pomocą diod LED:
ZIELONA dioda LED:
- Błyska z częstotliwością 2Hz – trwa ładowanie akumulatora
- Świeci ciągle: akumulator w pełni naładowany
- Brak świecenia: akumulator nie jest podłączony lub przerwa w obwodzie ładowania, brak napięcia sieci.
CZERWONA dioda LED:
- Błyska z częstotliwością 2Hz – trwa wykonywanie testu układu.
- Brak świecenia – brak usterek
- Świecenie ciągłe – usterka układu
Diody świecą tylko podczas obecności napięcia sieci.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Kod
DYNA SQ A	Jasna	3h	NiMH 6,0V/4Ah	6498
DYNA SQ B		3h		9444
DYNA SQ C	Jasna	3h	NiMH 6,0V/4Ah	9451

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy np.6498 lub DYNA SQ A
- ilość opraw
