Oprawa awaryjna CRYSTAL CENTRALTEST - Oświetlenie awaryjne, oprawy i moduły awaryjne

Legenda

Wykonania

AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

CRYSTAL CENTRALTEST

Drukuj

Karta katalogowa

OBUDOWA:

Materiał obudowy:	Blacha stalowa
Kolor obudowy:	Biały – RAL 9003, inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Przezroczysty

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie jest świetlówka lub linijka LED.

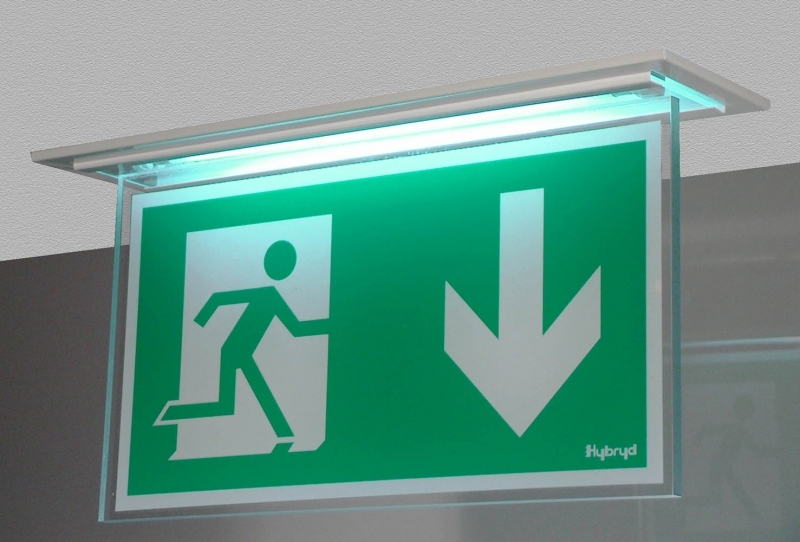

Łatwy montaż oprawy do sufitu.

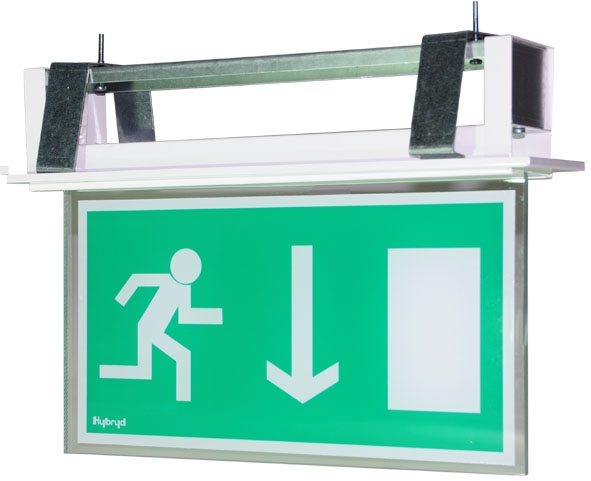

Możliwość montażu w suficie podwieszanym.
Oprawa współpracuje z systemem centralnego monitorowania z dwuprzewodową linią komunikacyjną.
Dostępna funkcja blokady.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<12W dla świetlówki, <4W dla LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP20
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródło światła:	Świetlówka TL8W- G5 lub dioda LED biała 1W
Typ akumulatora:	NiCd HT
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C

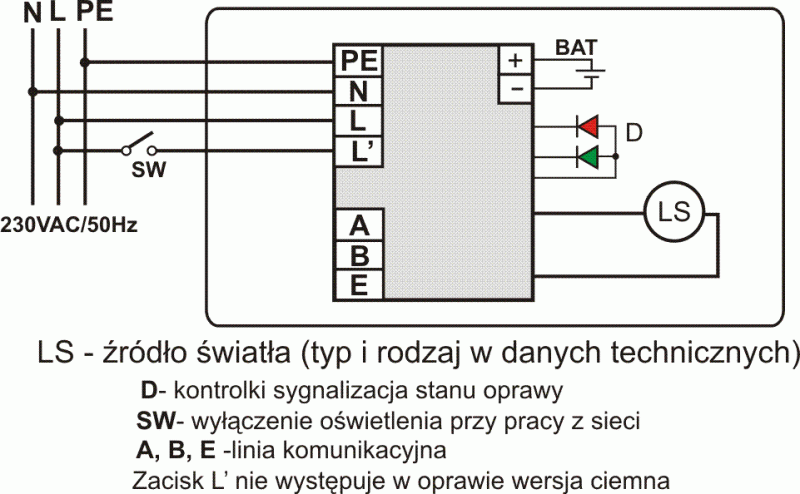

Złącze sieciowe:	3x1,5mm2 lub 4x1,5mm2
Waga:	<2,2kg
Wielkość otworu w suficie podwieszanym:	80x350mm
Sterowanie z centrali:	Tak

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Szybkie błyski – stan blokady oprawy

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Kod
CRYSTAL CT 3J	Jasna	3h	3,6V/4,0Ah	960
CRYSTAL CT 2J	Jasna	2h	3,6V/2,5Ah	977
CRYSTAL CT 1J	Jasna	1h	3,6V/1,5Ah	984
CRYSTAL CT 3C	Ciemna	3h	3,6V/4,0Ah	991
CRYSTAL CT 2C	Ciemna	2h	3,6V/2,5Ah	1004
CRYSTAL CT 1C	Ciemna	1h	3,6V/1,5Ah	1011
CRYSTAL CT J LED	Jasna	3h	4,8V/1,0Ah	5415
CRYSTAL CT C LED	Ciemna	3h	4,8V/1,0Ah	5446
