OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Biały – RAL 9003, inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Mleczny

CHARAKTERYSTYKA:

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie jest świetlówka lub linijka LED.
Dostępnych jest kilka wersji mocowań oprawy do sufitu lub ściany.
Oprawa dostępna w dwóch rozmiarach, jedno lub dwustronna.
Oprawa współpracuje z systemem centralnego monitorowania z dwuprzewodową linią komunikacyjną.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<12W dla świetlówki <4W dla linijki LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródło światła:	Świetlówka TL G5 lub dioda LED biała 1W
Moc źródła światła:	8W, 2x8W lub 14xLED biały
Typ akumulatora:	NiCd HT
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Złącze sieciowe:	3x2,5mm2 lub 4x2,5mm2
Sterowanie z centrali:	Tak

SYGNALIZACJA:

Sygnalizacja stanu oprawy za pomocą diod LED:

Dioda LED Zielona – Stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora

Dioda LED Czerwona – Stan Oprawy:
- Świecenie ciągłe – usterka w oprawie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Szybkie błyski – stan blokady oprawy

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
ALU CT 3J	Jasna	3h	3,6V/4,0Ah		1028
ALU CT 2J	Jasna	2h	3,6V/2,5Ah		1035
ALU CT 1J	Jasna	1h	3,6V/1,5Ah		1042
ALU CT 3C	Ciemna	3h	3,6V/4,0Ah		1059
ALU CT 2C	Ciemna	2h	3,6V/2,5Ah		1936
ALU CT 1C	Ciemna	1h	3,6V/1,5Ah		1943
ALU CT J LED	Jasna	3h	4,8V/1,0Ah		5477
ALU CT C LED	Ciemna	3h	4,8V/1,0Ah		5507
ALU DW CT 3J	Jasna	3h	3,6V/4,0Ah		1950
ALU DW CT 2J	Jasna	2h	3,6V/2,5Ah		2087
ALU DW CT 1J	Jasna	1h	3,6V/1,5Ah		2094
ALU DW CT 3C	Ciemna	3h	3,6V/4,0Ah		2100
ALU DW CT 2C	Ciemna	2h	3,6V/2,5Ah		2117
ALU DW CT 1C	Ciemna	1h	3,6V/1,5Ah		2124
ALU DW CT J LED	Jasna	3h	4,8V/1,0Ah		2131
ALU DW CT C LED	Ciemna	3h	4,8V/1,0Ah		2148
ALU D CT 3J	Jasna	3h	3,6V/4,0Ah		2155
ALU D CT 2J	Jasna	2h	3,6V/2,5Ah		2162
ALU D CT 1J	Jasna	1h	3,6V/1,5Ah		2179
ALU D CT 3C	Ciemna	3h	3,6V/4,0Ah		2186
ALU D CT 2C	Ciemna	2h	3,6V/2,5Ah		2193
ALU D CT 1C	Ciemna	1h	3,6V/1,5Ah		2209
ALU D CT J LED	Jasna	3h	4,8V/1,0Ah		5538
ALU D CT C LED	Ciemna	3h	4,8V/1,0Ah		5569
ALU D DW CT 3J	Jasna	3h	3,6V/4,0Ah		2216
ALU D DW CT 2J	Jasna	2h	3,6V/2,5Ah		2223
ALU D DW CT 1J	Jasna	1h	3,6V/1,5Ah		2230
ALU D DW CT 3C	Ciemna	3h	3,6V/4,0Ah		2247
ALU D DW CT 2C	Ciemna	2h	3,6V/2,5Ah		2254
ALU D DW CT 1C	Ciemna	1h	3,6V/1,5Ah		2261
ALU D DW CT J LED	Jasna	3h	4,8V/1,0Ah		2278
ALU D DW CT C LED	Ciemna	3h	4,8V/1,0Ah		2285

PIKTOGRAMY:

MOCOWANIA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 1028 P19 W1 lub ALU CT 3J P19 W1
- ilość opraw

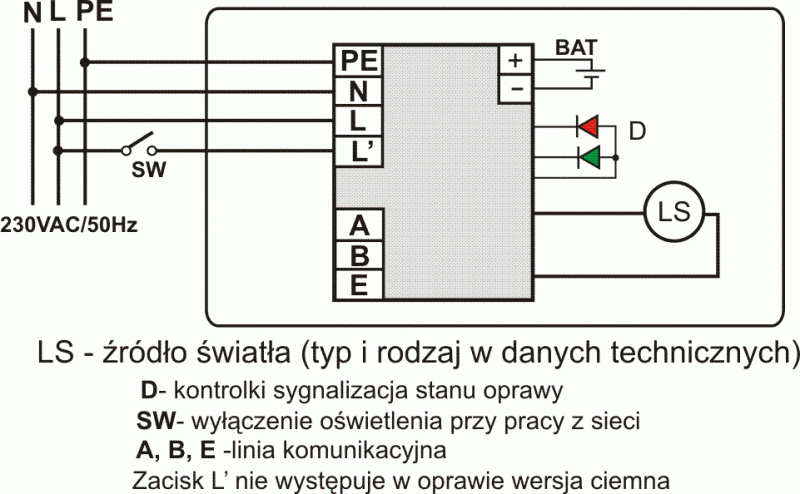

SCHEMATY:

OBUDOWY:
