OBUDOWA:

Materiał obudowy:	Aluminium
Kolor obudowy:	Biały – RAL 9003, inne na zamówienie
Materiał klosza:	Pleksi
Kształt:	Płyta z piktogramem
Kolor klosza:	Mleczny

CHARAKTERYSTYKA:

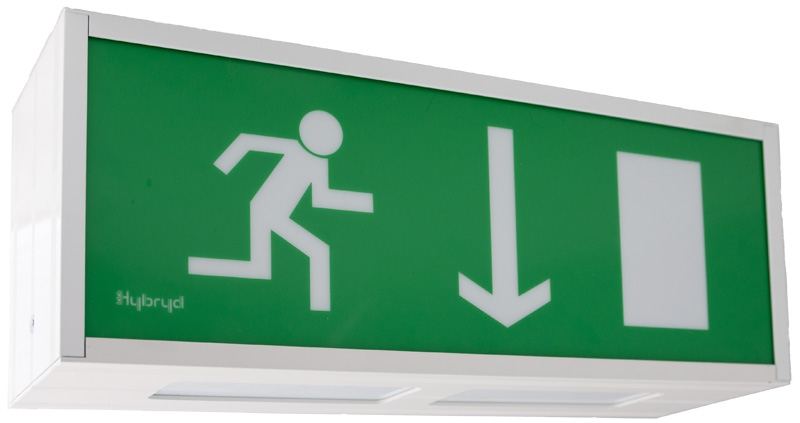

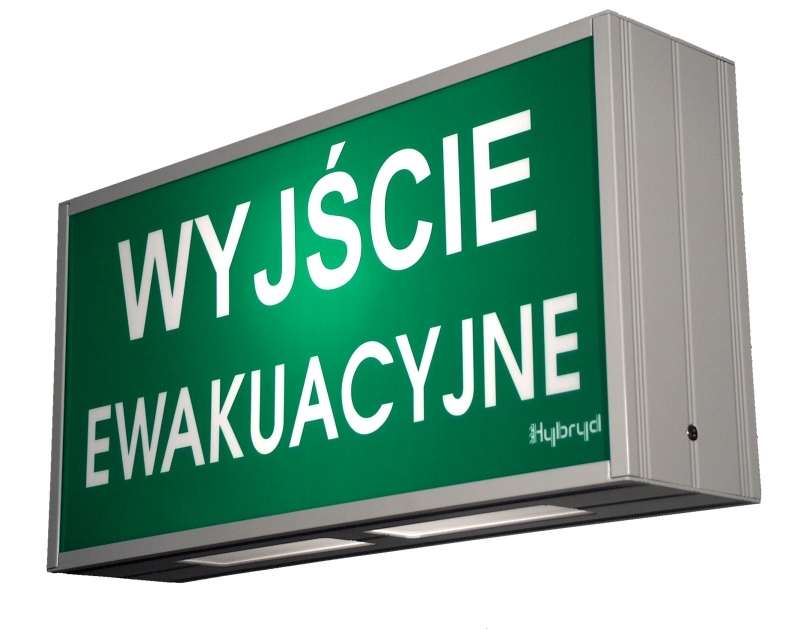

Oprawa oświetlenia ewakuacyjnego.
Oznaczanie i dróg i wyjść ewakuacyjnych w pomieszczeniach i korytarzach obiektów użyteczności publicznej, zakładach pracy i in.
Źródłem światła w oprawie jest świetlówka lub dioda LED biała w oprawie ALU LED.
Dostępnych jest kilka wersji mocowań oprawy do sufitu lub ściany.
Występuje w kilku wielkościach.
Posiada funkcję blokady.

DANE TECHNICZNE:

Napięcie zasilania Un:	230V AC/50Hz
Pobór mocy:	<12W dla TL8W lub <4W dla ALU AT LED
Klasa ochronności:	I
Zakłócenia radioelektryczne:	Poziom N
Stopień ochrony:	IP40
Czas pełnej gotowości do pracy awaryjnej:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Źródło światła:	Świetlówka TL8W- G5 lub dioda LED biała 1W
Typ akumulatora:	NiCd HT
Trwałość akumulatora:	4 lata (zalecana wymiana po 4 latach)
Temperatura otoczenia:	0°C÷50°C
Złącze sieciowe:	3x2,5mm2 lub 4x2,5mm2
Funkcja Blokada:	Tak

SYGNALIZACJA:

Stan oprawy sygnalizowany jest za pomocą dwóch kontrolek LED.
Diody LED nie świecą podczas pracy awaryjnej oprawy.

Oprawa ALU AT

Dioda LED ZIELONA: stan baterii
- świecenie ciągłe: bateria podłączona i w pełni naładowana
-brak świecenia: brak baterii lub przerwa w obwodzie ładowania

Dioda LED CZERWONA- stan oprawy:
- świecenie ciągłe – brak świecenia lampy lub błąd testu A
-krótkie błyski: błąd testu B
-szybkie błyski: awaria w układzie sterowania

Oprawa ALU AT LED

Dioda LED Zielona-stan baterii:
- świecenie ciągłe: bateria podłączona i w pełni naładowana
-brak świecenia: brak baterii lub przerwa w obwodzie ładowania
-miga: trwa ładowanie akumulatora

Dioda LED CZERWONA- stan oprawy
-świecenie ciągłe: błąd testu A lub B lub awaria
-miga: trwa wykonywanie testu A lub B
Funkcja Blokada (opcja) umożliwia blokadę świecenia awaryjnego oprawy poprzez rozwarcie zacisków 1-2 złącza BLOKADA.

WERSJE:

Nazwa oprawy	Tryb pracy	Czas	Bateria	Waga	Kod
ALU AT 3J	Jasna	3h	3,6V/4Ah		2926
ALU AT 2J	Jasna	2h	3,6V/2,5Ah		2933
ALU AT 1J	Jasna	1h	3,6V/1,5Ah		2940
ALU AT 3C	Ciemna	3h	3,6V/4Ah		2988
ALU AT 2C	Ciemna	2h	3,6V/2,5Ah		2995
ALU AT 1C	Ciemna	1h	3,6V/1,5Ah		3008
ALU AT J LED	Jasna	3h	4,8V/1,0Ah		3633
ALU AT C LED	Ciemna	3h	4,8V/1,0Ah		3664
ALU D AT 3J	Jasna	3h	3,6V/4Ah		2957
ALU D AT 2J	Jasna	2h	3,6V/2,5Ah		2964
ALU D AT 1J	Jasna	1h	3,6V/1,5Ah		2971
ALU D AT 3C	Ciemna	3h	3,6V/4Ah		3015
ALU D AT 2C	Ciemna	2h	3,6V/2,5Ah		3022
ALU D AT 1C	Ciemna	1h	3,6V/1,5Ah		3039
ALU D AT J LED	Jasna	3h	4,8V/1,0Ah		3695
ALU D AT C LED	Ciemna	3h	4,8V/1,0Ah		3725
ALU DW AT 3J	Jasna	3h	3,6V/4Ah		0007
ALU DW AT 2J	Jasna	2h	3,6V/2,5Ah		0014
ALU DW AT 1J	Jasna	1h	3,6V/1,5Ah		0021
ALU DW AT 3C	Ciemna	3h	3,6V/4Ah		0038
ALU DW AT 2C	Ciemna	2h	3,6V/2,5Ah		0045
ALU DW AT 1C	Ciemna	1h	3,6V/1,5Ah		0052
ALU DW AT J LED	Jasna	3h	4,8V/1,0Ah		0069
ALU DW AT C LED	Ciemna	3h	4,8V/1,0Ah		0076
ALU D DW AT 3J	Jasna	3h	3,6V/4Ah		0083
ALU D DW AT 2J	Jasna	2h	3,6V/2,5Ah		0090
ALU D DW AT 1J	Jasna	1h	3,6V/1,5Ah		0106
ALU D DW AT 3C	Ciemna	3h	3,6V/4Ah		0113
ALU D DW AT 2C	Ciemna	2h	3,6V/2,5Ah		0120
ALU D DW AT 1C	Ciemna	1h	3,6V/1,5Ah		0137
ALU D DW AT J LED	Jasna	3h	4,8V/1,0Ah		0144
ALU D DW AT C LED	Ciemna	3h	4,8V/1,0Ah		0151

PIKTOGRAMY:

MOCOWANIA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę oprawy z kodem piktogramu i mocowania, np. 2926 P19 W2 lub ALU AT 3J P19 W2
- ilość opraw

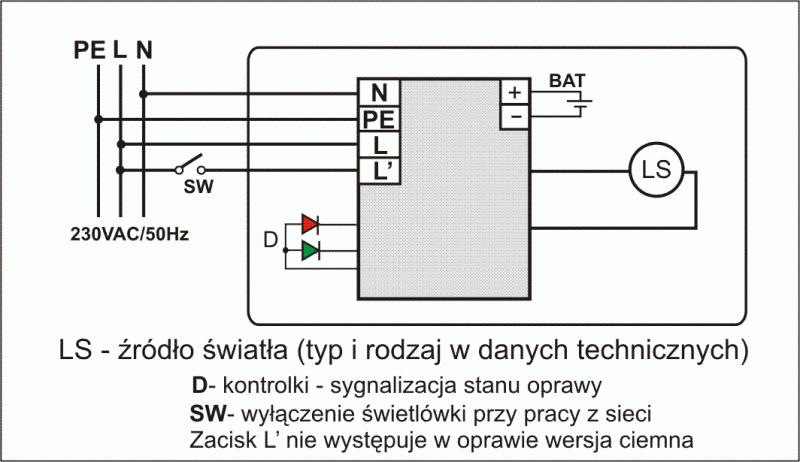

SCHEMATY:

OBUDOWY:
