H-236 AT

Drukuj

WYKONANIE:

AUTOTEST

ŹRÓDŁO ŚWIATŁA:

LED

ZASTOSOWANIE:

Układ stanowi zasilacz pracujący w trybie awaryjnym o charakterystyce stałoprądowej do zasilania podstawowego oświetlaczy LED stałym prądem i mocy do 20W.Wraz z dodatkowym zasilaczem sieciowym (schemat) możliwe jest ciągłe zasilanie oprawy w trybie jasnym.Zwarta obudowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetlenia awaryjnego i ewakuacyjnego.

OPIS:

Ciągły nadzór napięcia sieci oraz stanu baterii.
Zabezpieczenie przed głębokim rozładowaniem baterii.
Automatyczne przełączanie pracy:podstawowa-awaryjna.
Automatyczne uruchomienie testów A i B.
Sygnalizacja optyczna stanu baterii i awarii układu za pomocą diod LED.
Złącze sieciowe dla przewodów o przekroju od 0,5mm2 do 1,5mm2.
Układ zamykany jest w obudowie z tworzywa sztucznego.

DANE TECHNICZNE:

Napięcie zasilania z sieci:	230V AC 50Hz
Pobór mocy:	< 12VA
Klasa ochronności:	II
Zakłócenia radioelektryczne:	poziom N
Stopień ochrony:	IP20
Obciążenie modułu:	Oświetlacz LED 8W-16W/0,35A
Stabilizacja prądu LED:	350mA +/- 10%
Maksymalne napięcie wyjściowe:	50V DC
Typ baterii:	NiCd HT, Ni-MH HT
Napięcie baterii:	12V
Pojemność baterii:	4Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej:	2h
Temperatura ta:	+5°C ÷ +35°C

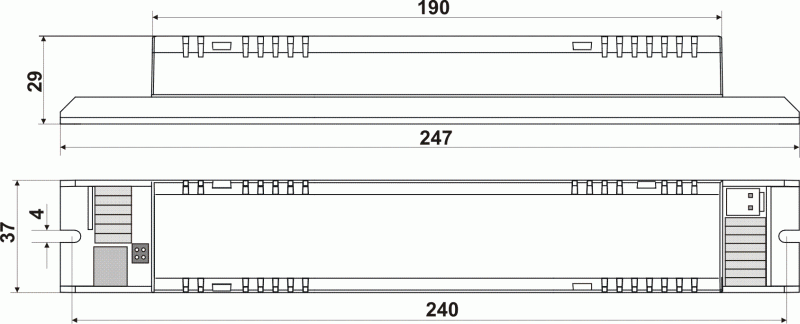

Wymiary (LxDxH):	247 x 37 x 29 mm

SYGNALIZACJA:

Sygnalizacja stanu układu i baterii za pomocą diod LED:

Zielona LED- stan baterii akumulatorów:
-miga (2Hz): trwa ładowanie akumulatorów;
-świecenie ciągłe: bateria akumulatorów naładowana;
-brak świecenia: brak akumulatora lub przerwa w obwodzie ładowania.

Czerwona LED-stan modułu:
-miga (2Hz): trwa test modułu;
-świecenie ciągłe: awaria modułu;
-brak świecenia: brak usterek;

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa modułu	Tryb pracy	Czas	Bateria	Waga	Kod
H-236 AT 2J	Jasna	2h	12V/4,0Ah	170g	7556

BATERIA:

Do zasilania awaryjnego modułów stosuje się baterie akumulatorów NiCd HT lub NiMH HT,
przeznaczone do pracy w wysokiej temperaturze.Ogniwa baterii pakietowane są szeregowo-typu PAS,szeregowe z obejmą typu PAO lub równolegle-typ PAR.Standardowa długość wyprowadzeń-200 [mm]. Więcej o bateriach na stronie www.hybryd.com.pl.

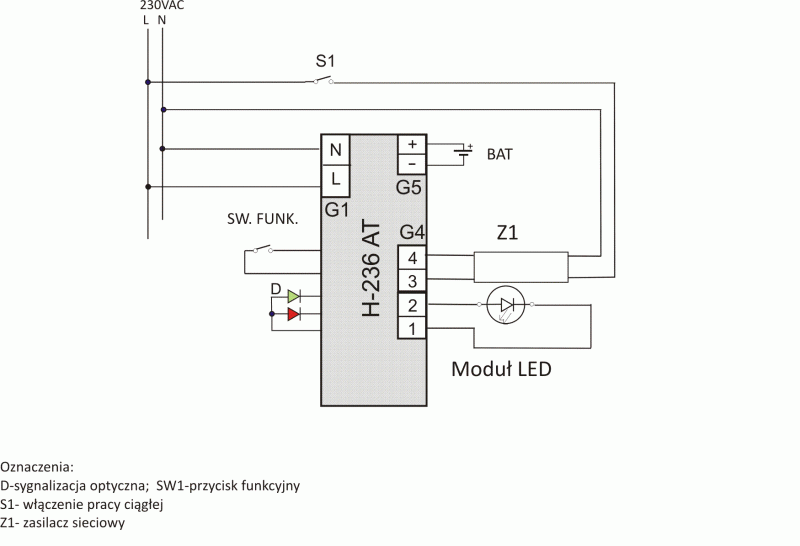

ZŁĄCZA:

ZAMAWIANIE:

przy zamawianiu należy podać:
-kod lub nazwę modułu, jeżeli wersja jasna modułu, to trzeba dodatkowo zamówić zasilacz do pracy ciągłej: M-20/350 (Uz=230V; Uwyj=50V; Iwy=350mA,kod=8409)
-ilość modułów
- kod baterii(typ-napięcie-pojemność-złącze) np.PAS-36-15-N.
