WYKONANIE:

CENTRALTEST

ŹRÓDŁO ŚWIATŁA:

TC-L 40/55W / TC-T 32/57W

ZASTOSOWANIE:

Moduł przeznaczony jest do pracy w systemie oświetlenia awaryjnego z centralnym monitorowaniem H-300 i H-300 PC. Układ zasila awaryjnie świetlówki dużej mocy typu TC-LEL 40W i 55W oraz TC-TEL 32W, 42W i 57W. Zwarta budowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetleniowych, do budowy opraw oświetlenia awaryjnego i ewakuacyjnego. Układ stosowany jest również do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej.

OPIS:

Praca w systemach centralnego monitorowania H-300 i H-300PC
Identyfikacja modułu w systemie poprzez unikalny adres
Linia komunikacja - kabel (np. YTKSY ekw 1x2x0,8)
Współpraca z szeroką gamą świetlówek liniowych i kompaktowych
Stały nadzór napięcia sieci i stanu baterii
Zabezpieczenie przed głębokim rozładowaniem baterii
Ochrona źródła światła-podgrzewanie żarników
Automatyczne przełączanie - praca podstawowa/praca awaryjna
Inteligentne sterowanie zasilaniem statecznika - zabezpieczenie przed blokadą
Sygnalizacja optyczna stanu układu za pomocą diod LED
Sterowanie pracą modułu z centrali: test A (comiesięczny), test B (coroczny), blokada i in.
Współpraca z wszystkimi statecznikami dostępnymi na rynku
Pełne odcięcie obwodu statecznika od świetlówki w pracy awaryjnej
Przekrój przewodów max: sieciowe - 1,5mm2 ; świetlówki - 0,8mm2
Układ zamykany jest w plastykowej obudowie typu: OM-247

DANE TECHNICZNE:

Napięcie zasilania:	230V AC 50Hz
Pobór mocy:	< 5 VA
Klasa ochronności:	II
Zakłócenia radioelektryczne:	poziom N
Częstotliwość pracy:	25... 30kHz
Stopień ochrony:	IP20
Typ i moc świetlówki:	świetlówki 4 pinowe TC-LEL 40W i 55W dla H-230 CT L40/55
Linia komunikacyjna:	2-przewodowa w ekranie
Typ baterii:	NiCd HT
Napięcie baterii:	6,0V dla TC-LEL ,8,4V dla TC-TEL
Pojemność baterii:	1,5Ah, 2,5Ah lub 4,0Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	+5ºC÷+55ºC
Temperatura tc:	+70ºC
Wymiary modułu (LxDxH) wersja podstawowa:	247x37,5x29,5 [mm]
Wymiary modułu (LxDxH) wersja SLIM:	247x37,5x22 [mm]

SYGNALIZACJA:

Sygnalizacja stanu układu i baterii za pomocą diod LED:
ZIELONA
- miga (2Hz) – trwa ładowanie baterii;
- świecenie ciągłe – bateria jest naładowana;
- brak świecenia – brak baterii lub przerwa w obwodzie ładowania
CZERWONA
- miga (2Hz) – trwa test układu;
- szybkie błyski – stan blokady układu;
- świecenie ciągłe – awaria układu;
- brak świecenia – brak usterek.
Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa modułu	Tryb pracy	Czas	Bateria	Waga	Kod
H-230 CT T32/57 3J	Jasna	3h	8,4V/4,0Ah	170	1400
H-230 CT T32/57 2J	Jasna	2h	8,4V/2,5Ah	170	1417
H-230 CT T32/57 1J	Jasna	1h	8,4V/1,5Ah	170	1493
H-230 CT L40/55 3J	Jasna	3h	6,0V/4,0Ah	170	1509
H-230 CT L40/55 2J	Jasna	2h	6,0V/2,5Ah	170	1523
H-230 CT L40/55 1J	Jasna	1h	6,0V/1,5Ah	170	1530
H-230S CT T32/57 3J	Jasna	3h	8,4V/4,0Ah	170	3213
H-230S CT T32/57 2J	Jasna	2h	8,4V/2,5Ah	170	3220
H-230S CT T32/57 1J	Jasna	1h	8,4V/1,5Ah	170	3244
H-230S CT L40/55 3J	Jasna	3h	6,0V/4,0Ah	170	3251
H-230S CT L40/55 2J	Jasna	2h	6,0V/2,5Ah	170	3305
H-230S CT L40/55 1J	Jasna	1h	6,0V/1,5Ah	170	3312

BATERIA:

Do zasilania awaryjnego układów stosuje się baterie akumulatorów niklowo-kadmowych, przeznaczonych do pracy w podwyższonej temperaturze. Wyprowadzenia baterii zakończone są gniazdem umożliwiającym podłączenie do układu. Standardowa długość wyprowadzeń - 200mm.
Moduł posiada złącze baterii G4 typu Z PWZ w dwóch wykonaniach:
- wtyk prosty Z PWZ 02S albo
- wtyk kątowy Z PWZ 02R.
Złącze kątowe stosowane jest w modułach wersji SLIM.
Więcej o bateriach w zakładce BAT

ZŁĄCZA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwa układu, np. 3213 lub H-230S CT T32/57 3J
- ilość układów
- kod baterii (pakiet-napięcie-pojemność-złącze), np. PAO-84-40-M

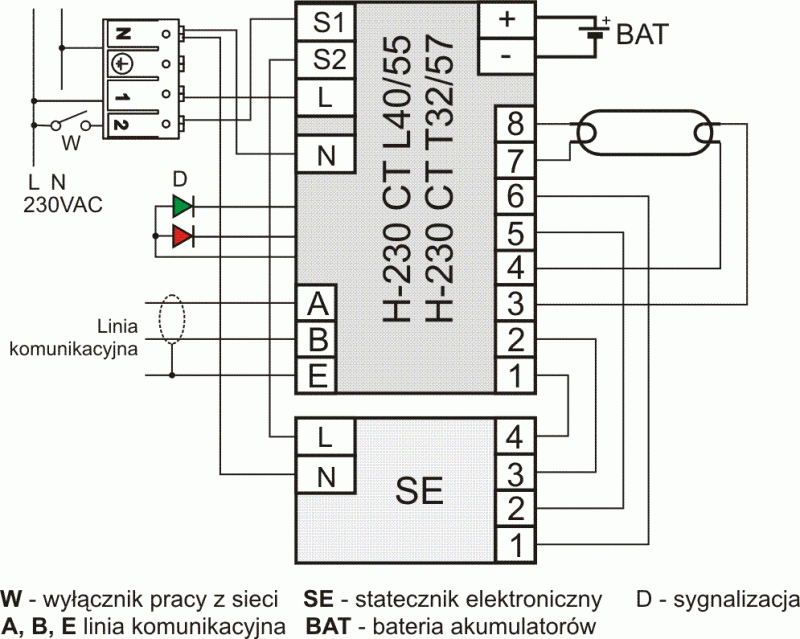

SCHEMATY:

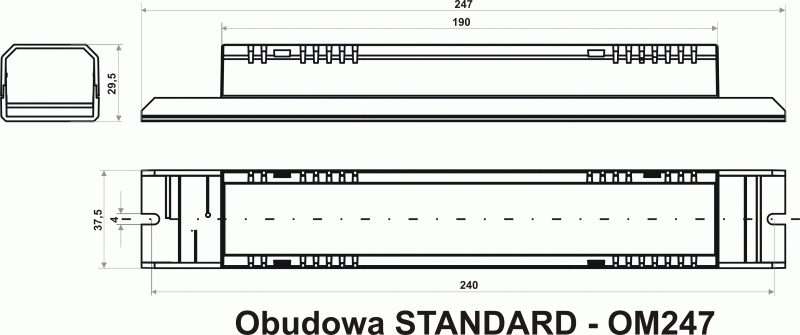

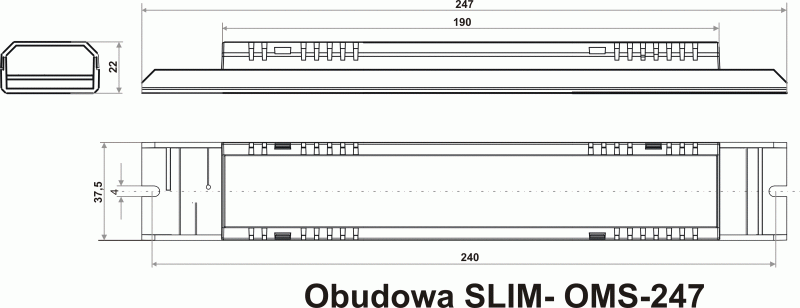

OBUDOWY:
