Legenda

Wykonania

AT - AUTOTEST, automatyczne wykonywanie testów
TS - TESTSYSTEM, automatyczne wykonywanie testów oraz zdalne sterowanie pracą układu
ST - STANDARD, testy zadawane są ręcznie
CT - CENTRALTEST, praca w systemie centralnego monitorowania
CB - CENTRALNA BATERIA

Testy

Test A - comiesięczny test sprawności
Test B - coroczny test sprawności i znamionowego czasu pracy awaryjnej

Tryby pracy

Praca podstawowa - praca przy zasilaniu z sieci
Praca awaryjna - praca przy zasilaniu z baterii
Przełączanie trybu pracy: podstawowa/awaryjna następuje automatycznie
J - Jasna, lampa świeci zarówno w podstawowej, jaki i w pracy awaryjnej
C - Ciemna, lampa świeci tylko w pracy awaryjnej
MS - Mieszana, dwie lampy świecą w pracy podstawowej, a jedna z w pracy awaryjnej
N - Nocna, tylko dla centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali
S - Specjalna

Inne funkcje

Blokada - funkcja umożliwia blokadę pracy awaryjnej na czas trwania rozwarcia zacisków BLOKADA
Uśpienie - funkcja umożliwia blokadę pracy awaryjnej na czas trwania zaniku napięcia sieci. Ponowne włączenie napięcia sieci kasuje blokadę.

Mocowania

W - do ściany
C - do sufitu

Inne skróty

DW - dwustronna

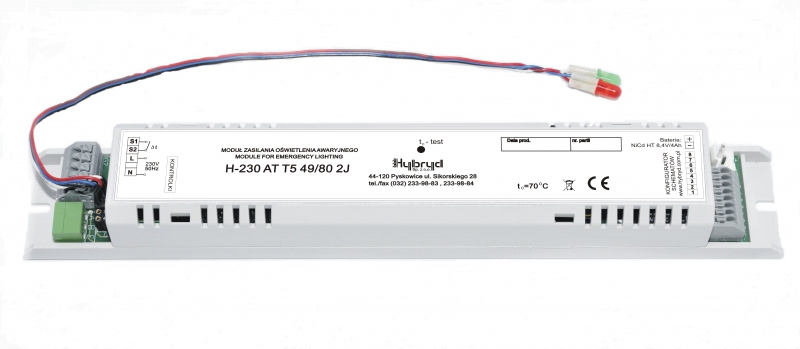

H-230 AT T5


WYKONANIE:

AUTOTEST

ŹRÓDŁO ŚWIATŁA:

T5-FQ; T5-FH

ZASTOSOWANIE:

Układ jest przeznaczony do zasilania awaryjnego świetlówek T5 typu FH i FQ o mocy od 14W do 80W. Zwarta budowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetleniowych, do budowy opraw oświetlenia awaryjnego i ewakuacyjnego. Układ stosowany jest również do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej.

OPIS:

Współpraca ze wszystkimi typami stateczników
Ciągły nadzór napięcia sieci oraz stanu baterii
Automatyczne przełączanie pomiędzy pracą podstawową a awaryjną
Odłączenie części obwodu statecznika od świetlówki przy pracy awaryjnej
Automatyczne wykonywanie testów A i B
Zabezpieczenie przed głębokim rozładowaniem baterii
Podgrzewanie żarników świetlówek typu FQ 49W,54W,80W
Sygnalizacja optyczna stanu układu i baterii za pomocą diod LED
Złącza samozaciskowe dla przewodów o przekroju od 0,5mm2 do 1,5mm2
Średnica diod sygnalizacyjnych 5mm
Układ zamykany jest w plastykowej obudowie OM247.

DANE TECHNICZNE:

Napięcie zasilania: 230V 50Hz
Pobór mocy: < 5 VA
Klasa ochronności: II
Zakłócenia radioelektryczne: poziom N
Częstotliwość pracy: 25... 30kHz
Stopień ochrony: IP20
Typ i moc świetlówki: FH o mocy 14W, 21W, 28W, 35W
Podgrzewanie żarników: FQ 49W, 54W oraz 80W
Typ baterii: NiCd HT
Napięcie baterii: 4,8V,8,4V w zależności od mocy świetlówki
Pojemność baterii: 1,5Ah, 2,5Ah lub 4,0Ah
Czas ładowania baterii: 24h
Czas pracy awaryjnej taw: 1h, 2h lub 3h
Trwałość baterii: 4 lata (zalecana wymiana po 4 latach)
Temperatura ta: +5ºC ÷ +55ºC
Temperatura tc: +70ºC
Obudowa STANDARD: OM-247
Obudowa SLIM: OMS-247
Wymiary (LxDxH) wersja podstawowa: 247x37,5x29,5 [mm]
Wymiary (LxDxH) wersja SLIM: 247x37,5x22 [mm]
Waga (bez baterii): 170g

SYGNALIZACJA:

Stan pracy układu sygnalizowany jest za pomocą dwóch diod LED :
Zielona
- świeci ciągle - bateria podłączona jest do układu i trwa ładowanie;
- nie świeci - brak baterii lub przerwa w obwodzie ładowania
Czerwona:
- świeci ciągle - błąd testu A lub brak świecenia lampy w trybie awaryjnym
- krótkie błyski - błąd testu B
- szybkie błyski - awaria w układzie sterowania układu
Diody LED nie świecą podczas pracy awaryjnej

WERSJE:

Nazwa modułuTryb pracyCzasBateriaWagaKod
H-230 AT T5 14/24/39 3JJasna3h6,0V/4,0Ah170g4944
H-230 AT T5 14/24/39 2JJasna2h6,0V/2,5Ah170g4951
H-230 AT T5 14/24/39 1JJasna1h6,0V/1,5Ah170g5019
H-230 AT T5 21 3JJasna3h8,4V/4,0Ah170g5026
H-230 AT T5 21 2JJasna2h8,4V/2,5Ah170g5040
H-230 AT T5 21 1JJasna1h8,4V/1,5Ah170g5057
H-230 AT T5 28 3JJasna3h8,4V/4,0Ah170g5118
H-230 AT T5 28 2JJasna2h8,4V/2,5Ah170g5125
H-230 AT T5 28 1JJasna1h8,4V/1,5Ah170g5132
H-230 AT T5 35 3JJasna3h8,4V/4,0Ah170g5149
H-230 AT T5 35 2JJasna2h8,4V/2,5Ah170g5156
H-230 AT T5 35 1JJasna1h8,4V/1,5Ah170g5163
H-230 AT T5 49/80 2JJasna2h8,4V/4,0Ah170g5170
H-230 AT T5 49/80 1JJasna1h8,4V/2,5Ah170g5187
H-230S AT T5 14/24/39 3JJasna3h6V/4,0Ah170g5279
H-230S AT T5 14/24/39 2JJasna2h6V/2,5Ah170g5286
H-230S AT T5 14/24/39 1JJasna1h6V/1,5Ah170g5293
H-230S AT T5 21 3JJasna3h8,4V/4,0Ah170g5309
H-230S AT T5 21 2JJasna2h8,4V/2,5Ah170g5316
H-230S AT T5 21 1JJasna1h8,4V/1,5Ah170g5323
H-230S AT T5 28 3JJasna3h8,4V/4,0Ah170g5330
H-230S AT T5 28 2JJasna2h8,4V/2,5Ah170g5347
H-230S AT T5 28 1JJasna1h8,4V/1,5Ah170g5354
H-230S AT T5 35 3JJasna3h8,4V/4,0Ah170g5361
H-230S AT T5 35 2JJasna2h8,4V/2,5Ah170g5378
H-230S AT T5 35 1JJasna1h8,4V/1,5Ah170g5385
H-230S AT T5 49/80 2JJasna2h8,4V/4,0Ah170g5392
H-230S AT T5 49/80 1JJasna1h8,4V/2,5Ah170g5408

BATERIA:

Do zasilania awaryjnego układów stosuje się baterie akumulatorów niklowo-kadmowych, przeznaczonych do pracy w podwyższonej temperaturze. Wyprowadzenia baterii zakończone są gniazdem umożliwiającym podłączenie do układu. Standardowa długość wyprowadzeń - 200mm.
Moduł posiada złącze baterii G4 typu Z PWZ w dwóch wykonaniach:
- wtyk prosty Z PWZ 02S albo
- wtyk kątowy Z PWZ 02R.
Złącze kątowe stosowane jest w modułach wersji SLIM.
Więcej o bateriach w zakładce BAT

ZŁĄCZA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwa układu, np. 5026 lub H-230 AT T5 21 3J
- ilość układów
- kod baterii (pakiet-napięcie-pojemność-złącze), np. PAO-84-40-M

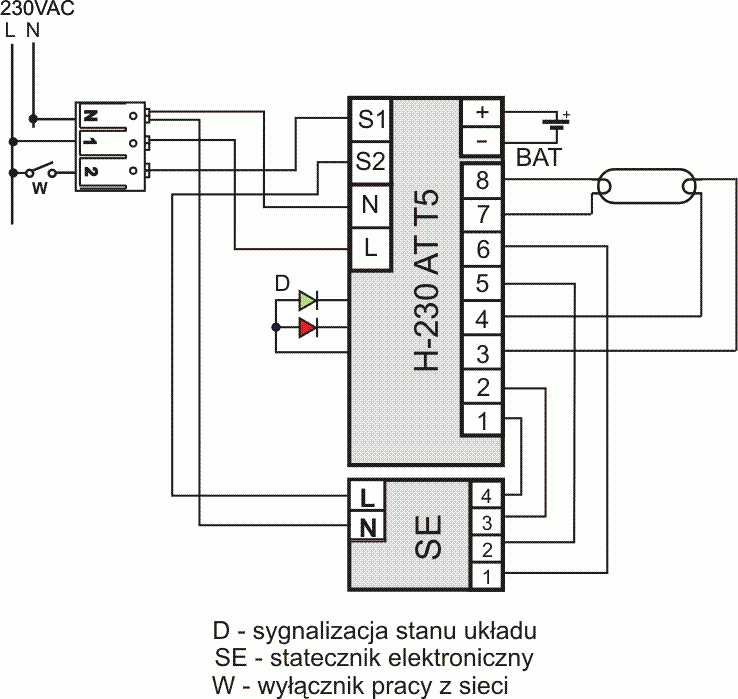

SCHEMATY:

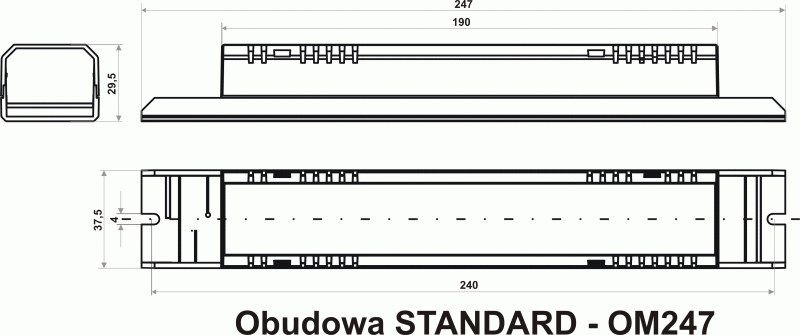

OBUDOWY:
