H-204 TS T5

Drukuj

Karta katalogowa

WYKONANIE:

TESTSYSTEM

ŹRÓDŁO ŚWIATŁA:

T5-FQ; T5-FH

ZASTOSOWANIE:

Układ jest przeznaczony do zasilania awaryjnego świetlówek T5 typu FH i FQ o mocy od 14W do 80W. Zwarta budowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetleniowych, do budowy opraw oświetlenia awaryjnego i ewakuacyjnego. Układ stosowany jest również do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej.

OPIS:

Zasila awaryjnie wszystkie typy i moce świetlówek T5
Podgrzewanie żarników dla świetlówek dużej mocy
Współpraca ze statecznikiem elektronicznym
Odłączenie obwodu statecznika od świetlówki przy pracy awaryjnej
Zabezpieczenie przed blokadą statecznika elektronicznego
Stały nadzór napięcia sieci oraz stanu akumulatora
Zabezpieczenie przed głębokim rozładowaniem baterii akumulatorów
Automatyczne przełączanie pomiędzy pracą podstawową a awaryjną
Automatyczne wykonywanie testów A i B
Sygnalizacja optyczna stanu układu i stanu baterii za pomocą diod LED
Współpraca z pilotem zdalnego sterowania H-101 TS
Realizacja funkcji BLOKADA oraz UŚPIENIE.
Złącze sieciowe dla przewodów o przekroju od 0,5mm2 do 1,5mm2
Złącze świetlówki dla przewodów o przekroju do 0,5mm2
Układ zamykany jest w metalowej obudowie.

DANE TECHNICZNE:

Napięcie zasilania:	230V AC 50Hz
Pobór mocy:	< 4 VA
Klasa ochronności:	I
Zakłócenia radioelektryczne:	poziom N
Częstotliwość pracy:	25... 30kHz
Stopień ochrony:	IP20
Typ i moc świetlówki:	FH o mocy 14W, 21W, 28W, 35W FQ o mocy 24W, 39W, 49W, 54W, 80W
Podgrzewanie żarników świetlówki:	FQ 49W, 54W oraz 80W
Typ baterii:	NiCd HT
Napięcie baterii:	4,8V lub 8,4V w zależności od mocy świetlówki
Pojemność baterii:	1,5Ah, 2,5Ah lub 4,0Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h (dla FQ 49W, 54W oraz 80W tylko 2h i 1h)
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	+5°C ÷ +55°C
Temperatura tc:	+70°C
Wymiary (LxDxH):	240 x 38 x 35 [mm]
Waga (bez baterii):	400g

STEROWANIE:

Układ wyposażony jest w odbiornik podczerwieni, umożliwiający sterowanie z pilota H-101 TS.
Realizowanych jest sześć poleceń:
1 – Rozpoczęcie testu A
2 – Rozpoczęcie testu B
3 – Zatrzymanie wykonywania testu A lub B
4 – BLOKADA
5 – UŚPIENIE
6 – Kasowanie UŚPIENIA

SYGNALIZACJA:

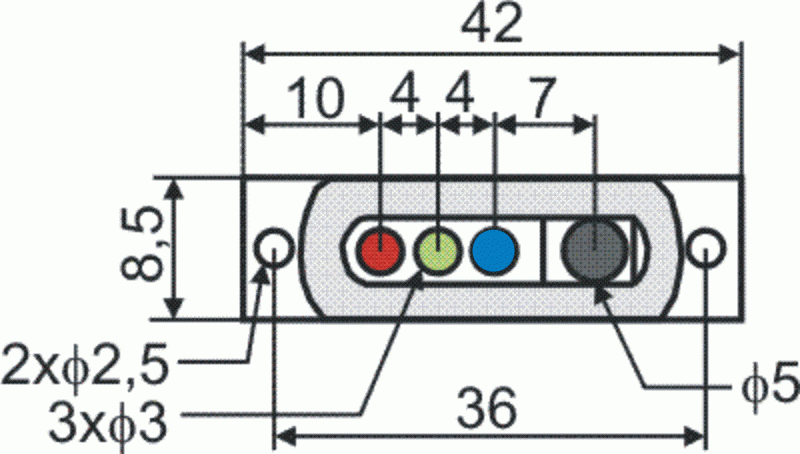

Sygnalizacja stanu układu i baterii za pomocą diod LED:
Zielona – stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora
- Szybkie błyski – uszkodzenie w obwodzie ładowania
Czerwona – stan układu:
- Świecenie ciągłe – usterka w układzie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Dwa krótkie błyski z przerwą – blokada stanu czuwania
Niebieska-dioda nadawcza podczerwieni

Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa modułu	Tryb pracy	Czas	Bateria	Waga	Kod
H-204 TS T5 14/24/39 3J	Jasna	3h	6V/4,0Ah	400g	571
H-204 TS T5 14/24/39 2J	Jasna	2h	6V/2,5Ah	400g	588
H-204 TS T5 14/24/39 1J	Jasna	1h	6V/1,5Ah	400g	595
H-204 TS T5 21 3J	Jasna	3h	8,4V/4,0Ah	400g	601
H-204 TS T5 21 2J	Jasna	2h	8,4V/2,5Ah	400g	618
H-204 TS T5 21 1J	Jasna	1h	8,4V/1,5Ah	400g	625
H-204 TS T5 28 3J	Jasna	3h	8,4V/4,0Ah	400g	7587
H-204 TS T5 28 2J	Jasna	2h	8,4V/2,5Ah	400g	7594
H-204 TS T5 28 1J	Jasna	1h	8,4V/1,5Ah	400g	7600
H-204 TS T5 35 3J	Jasna	3h	8,4V/4,0Ah	400g	7617
H-204 TS T5 35 2J	Jasna	2h	8,4V/2,5Ah	400g	7624
H-204 TS T5 35 1J	Jasna	1h	8,4V/1,5Ah	400g	7631
H-204 TS T5 49/80 3J		h	8,4V/4,0Ah		0
H-204 TS T5 49/80 2J	Jasna	2h	8,4V/2,5Ah	380g	7686
H-204 TS T5 49/80 1J	Jasna	1h	8,4V/1,5Ah	380g	7693

BATERIA:

Do zasilania awaryjnego układów stosuje się baterie akumulatorów niklowo-kadmowych, przeznaczonych do pracy w podwyższonej temperaturze. Wyprowadzenia baterii zakończone są gniazdem umożliwiającym podłączenie do układu. Standardowa długość wyprowadzeń - 200mm.
Więcej o bateriach w zakładce Baterie

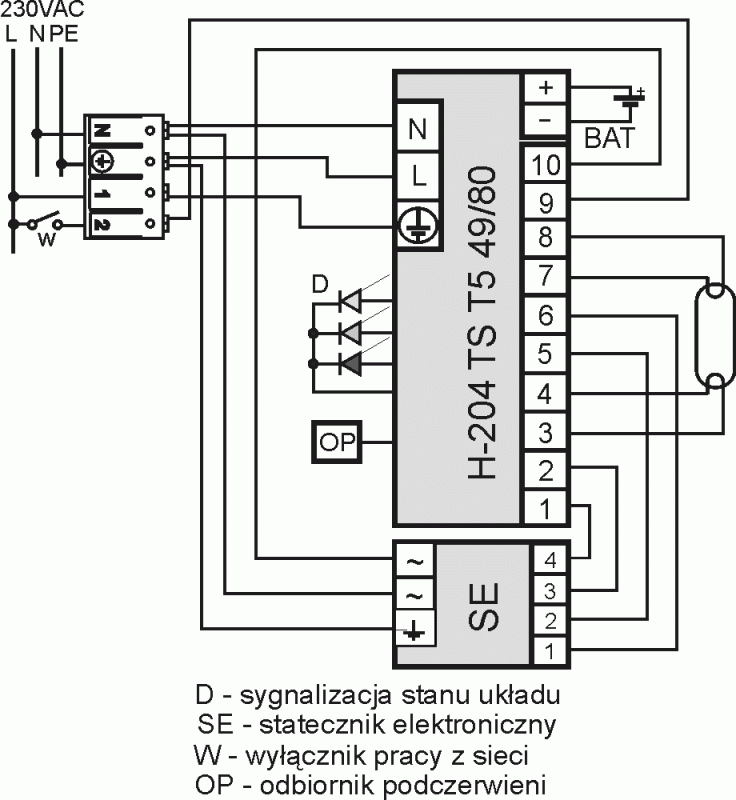

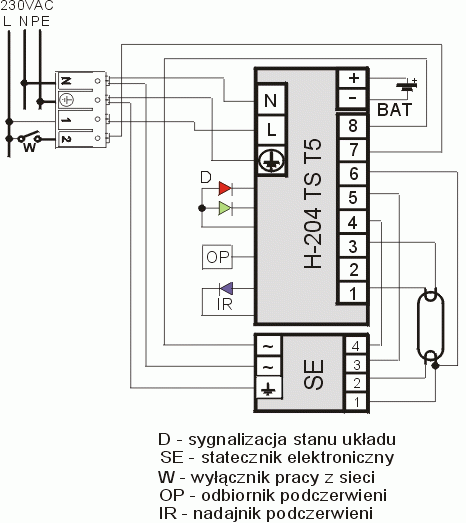

ZŁĄCZA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę układu, np. 0601 lub H-204 TS T5 21 3J
- ilość układów
- kod baterii (typ-napięcie-pojemność-złącze), np. PAS-84-40-H
