WYKONANIE:

STANDARD

ŹRÓDŁO ŚWIATŁA:

inne typy świetlówek

ZASTOSOWANIE:

Układ jest przeznaczony do zasilania awaryjnego szerokiej gamy świetlówek liniowych i kompaktowych. Stosowany jest do budowy opraw oświetlenia awaryjnego i ewakuacyjnego, oraz do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej

OPIS:

Współpracuje z statecznikiem magnetycznym i elektronicznym.
Ciągły nadzór stanu sieci i stanu baterii.
Automatyczne przełączanie pomiędzy pracą podstawową a awaryjną.
Automatyczne wykonywanie testu A.
Odłączenie części obwodu statecznika od świetlówki przy pracy awaryjnej.
Sygnalizacja optyczna podłączenia baterii za pomocą diody LED.
Zabezpieczenie przed głębokim rozładowaniem baterii.
Układ realizuje funkcję BLOKADA - przycisk rozłączny WB.
Złącza umożliwiają podłączenie przewodów od 0,5mm do 1,5mm.
Średnica diody sygnalizacyjnej 5mm.
Układ zamykany jest w metalowej obudowie.

DANE TECHNICZNE:

Napięcie zasilania:	230V AC 50Hz
Pobór mocy:	< 2 VA
Klasa ochronności:	I
Zakłócenia radioelektryczne:	poziom N
Częstotliwość pracy:	25... 30kHz
Stopień ochrony:	IP20
Typ i moc świetlówki:	zgodnie z tabelą „Dopasowanie układu do świetlówek”
Typ baterii:	NiCd HT
Napięcie baterii:	3,6V lub 4,8V
Pojemność baterii:	1,5Ah, 2,5Ah lub 4,0Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	+5ºC ÷ +55ºC
Temperatura tc:	+70ºC
Wymiary (LxDxH):	138 x 38 x 30 mm
Waga (bez baterii):	220g

SYGNALIZACJA:

Stan układu sygnalizowany jest za pomocą dwóch diod LED:
ZIELONA
- świeci - akumulator jest podłączony do układu i trwa ładowanie
- nie świeci - brak akumulatora lub przerwa w obwodzie ładowania
CZERWONA
- miga: trwa wykonywanie testu A
- świeci ciągle: błąd testu A
Diody sygnalizacyjne nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa modułu	Tryb pracy	Czas	Bateria	Waga	Kod
H-204 ST A 9/36 3J	Jasna	3h	3,6V/4,0Ah	220g	7761
H-204 ST A 9/36 2J	Jasna	2h	3,6V/2,5Ah	220g	7778
H-204 ST A 9/36 1J	Jasna	1h	3,6V/1,5Ah	220g	7785
H-204 ST A 18/58 3J	Jasna	3h	4,8V/4,0Ah	220g	7792
H-204 ST A 18/58 2J	Jasna	2h	4,8V/2,5Ah	220g	7808
H-204 ST A 18/58 1J	Jasna	1h	4,8V/1,5Ah	220g	7815

DOPASOWANIE UKŁADU DO ŚWIETLÓWEK

Fluorescent lamp		H-204 ST A 9/26	H-204 ST A 18/58
TC-SEL	5	+	o
	7	+	o
	9	+	o
	11	+	o
TC-DEL	10	+	o
	13	+	o
	18	+	o
	26	+	o
TC-TEL	13	–	+
	18	–	+
	26	–	+
TC-L	18	–	+
	24	–	+
	36	–	+
TC-F	18	–	+
	24	–	+
	36	–	+
TC-DD	10	+	o
	16	–	+
	21	–	+
	28	–	+
	38	–	+
T8	18	+	o
	30	+	o
	36	–	+
	58	–	+

+ zastosowanie właściwe

– nie stosuje się

o podwyższona sprawność

BATERIA:

Do zasilania awaryjnego układów stosuje się baterie akumulatorów niklowo-kadmowych, przeznaczonych do pracy w podwyższonej temperaturze. Wyprowadzenia baterii zakończone są gniazdem umożliwiającym podłączenie do układu. Standardowa długość wyprowadzeń - 200mm.
Więcej o bateriach w zakładce Baterie

ZŁĄCZA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwa układu, np. 7778 lub H-204 ST A 9/26 2J
- ilość układów
- kod baterii (pakiet-napięcie-pojemność-złącze), np. PAR-36-25-H

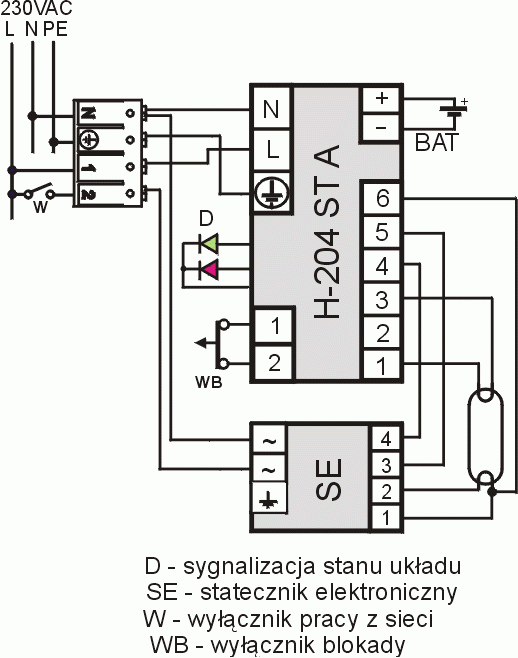

SCHEMATY:

OBUDOWY:
