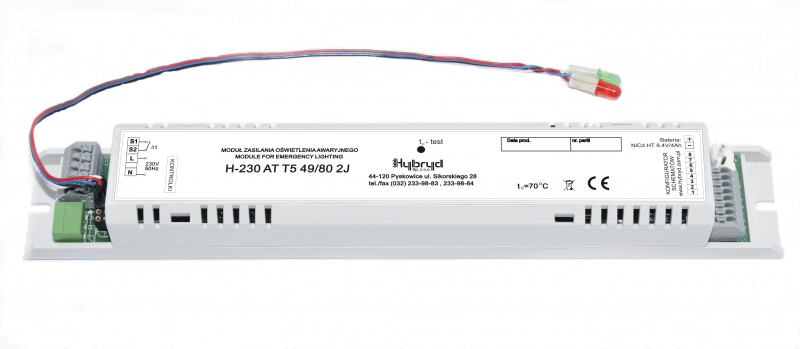

WYKONANIE:

AUTOTEST

ŹRÓDŁO ŚWIATŁA:

T5-FQ; T5-FH

ZASTOSOWANIE:

Układ jest przeznaczony do zasilania awaryjnego świetlówek T5 typu FH i FQ o mocy od 14W do 80W. Zwarta budowa układu umożliwia zastosowanie go w wielu nowoczesnych oprawach oświetleniowych, do budowy opraw oświetlenia awaryjnego i ewakuacyjnego. Układ stosowany jest również do wykonywania adaptacji opraw oświetleniowych jedno lub wieloświetlówkowych do wersji awaryjnej.

OPIS:

Zasila awaryjnie wszystkie typy i moce świetlówek T5
Podgrzewanie żarników dla świetlówek dużej mocy
Współpraca ze statecznikiem elektronicznym
Odłączenie obwodu statecznika od świetlówki przy pracy awaryjnej
Zabezpieczenie przed blokadą statecznika elektronicznego
Stały nadzór napięcia sieci oraz stanu baterii
Zabezpieczenie przed głębokim rozładowaniem baterii
Automatyczne przełączanie pomiędzy pracą podstawową a awaryjną
Automatyczne wykonywanie testów A i B
Sygnalizacja optyczna stanu układu i stanu baterii za pomocą diod LED
Złącze sieciowe dla przewodów o przekroju od 0,5mm2 do 1,5mm2
Złącze świetlówki dla przewodów o przekroju do 0,5mm2
Układ zamykany jest w metalowej obudowie

DANE TECHNICZNE:

Napięcie zasilania:	230V AC 50Hz
Pobór mocy:	< 4 VA
Klasa ochronności:	I
Zakłócenia radioelektryczne:	poziom N
Częstotliwość pracy:	25... 30kHz
Stopień ochrony:	IP20
Typ i moc świetlówki:	FH o mocy 14W, 21W, 28W, 35W FQ o mocy 24W, 39W, 49W, 54W, 80W
Podgrzewanie żarników świetlówki:	FQ 49W, 54W oraz 80W
Typ baterii:	NiCd HT
Napięcie baterii:	4,8V lub 8,4V w zależności od mocy świetlówki
Pojemność baterii:	1,5Ah, 2,5Ah lub 4,0Ah
Czas ładowania baterii:	24h
Czas pracy awaryjnej taw:	1h, 2h lub 3h (dla FQ 49W, 54W oraz 80W tylko 2h i 1h)
Trwałość baterii:	4 lata (zalecana wymiana po 4 latach)
Temperatura ta:	0°C ÷ +50°C
Temperatura tc:	+70°C
Wymiary (LxDxH):	240 x 38 x 35 mm
Waga (bez baterii):	400g

SYGNALIZACJA:

Sygnalizacja stanu układu i baterii za pomocą kontrolek LED:
Zielona – stan akumulatora:
- Świecenie ciągłe – akumulator w pełni naładowany
- Brak świecenia – brak akumulatora
- Błyski 2Hz – trwa ładowanie akumulatora
- Szybkie błyski – uszkodzenie w obwodzie ładowania
Czerwona – stan układu:
- Świecenie ciągłe – usterka w układzie
- Brak świecenia – brak usterek
- Błyski 2Hz – trwa wykonywanie testu A lub B
- Dwa krótkie błyski z przerwą – blokada stanu czuwania
Diody nie świecą podczas pracy awaryjnej.

WERSJE:

Nazwa modułu	Tryb pracy	Czas	Bateria	Waga	Kod
H-204 AT T5 14/24/39 3J	Jasna	3h	6,0V/4,0Ah	400g	8706
H-204 AT T5 14/24/39 2J	Jasna	2h	6,0V/4,0Ah	400g	8713
H-204 AT T5 14/24/39 1J	Jasna	1h	6,0V/4,0Ah	400g	8720
H-204 AT T5 21 3J	Jasna	3h	8,4V/4,0Ah	400g	8737
H-204 AT T5 21 2J	Jasna	2h	8,4V/2,5Ah	400g	8744
H-204 AT T5 21 1J	Jasna	1h	8,4V/1,5Ah	400g	8751
H-204 AT T5 28 3J	Jasna	3h	8,4V/4,0Ah	400g	6962
H-204 AT T5 28 2J	Jasna	2h	8,4V/2,5Ah	400g	6979
H-204 AT T5 28 1J	Jasna	1h	8,4V/1,5Ah	400g	6986
H-204 AT T5 35 3J	Jasna	3h	8,4V/4,0Ah	400g	6993
H-204 AT T5 35 2J	Jasna	2h	8,4V/2,5Ah	400g	7006
H-204 AT T5 35 1J	Jasna	1h	8,4V/1,5Ah	400g	7013
H-204 AT T5 49/80 2J	Jasna	2h	8,4V/4,0Ah	380g	7068
H-204 AT T5 49/80 1J	Jasna	1h	8,4V/2,5Ah	380g	7075

BATERIA:

Do zasilania awaryjnego układów stosuje się baterie akumulatorów niklowo-kadmowych, przeznaczonych do pracy w podwyższonej temperaturze. Wyprowadzenia baterii zakończone są gniazdem umożliwiającym podłączenie do układu. Standardowa długość wyprowadzeń - 200mm.
Więcej o bateriach w zakładce Baterie

ZŁĄCZA:

ZAMAWIANIE:

Przy zamawianiu należy podać:
- kod lub nazwę układu, np. 8737 lub H-204 AT T5 21 3J
- ilość układów
- kod baterii (typ-napięcie-pojemność-złącze), np. PAS-84-40-H

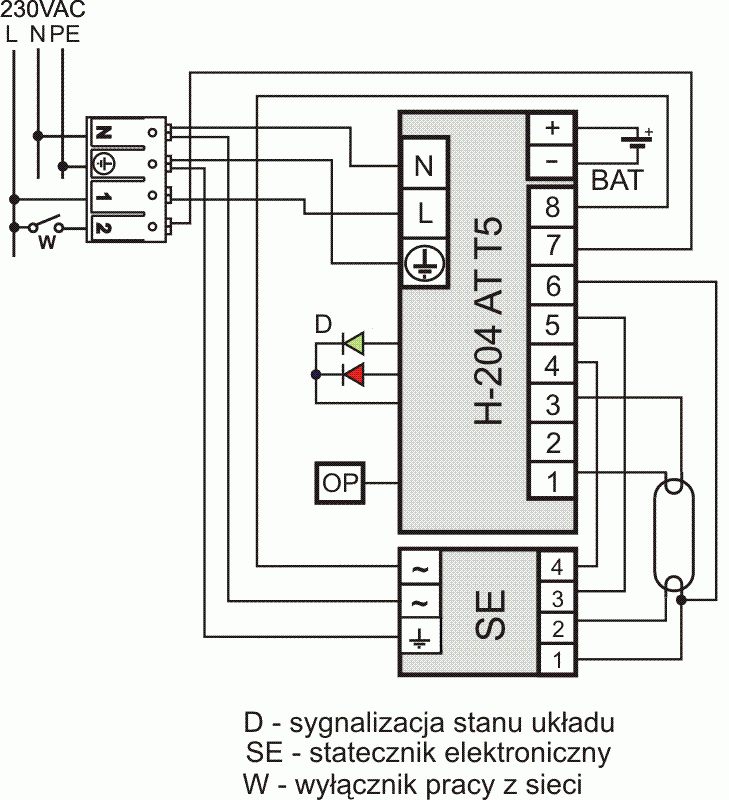

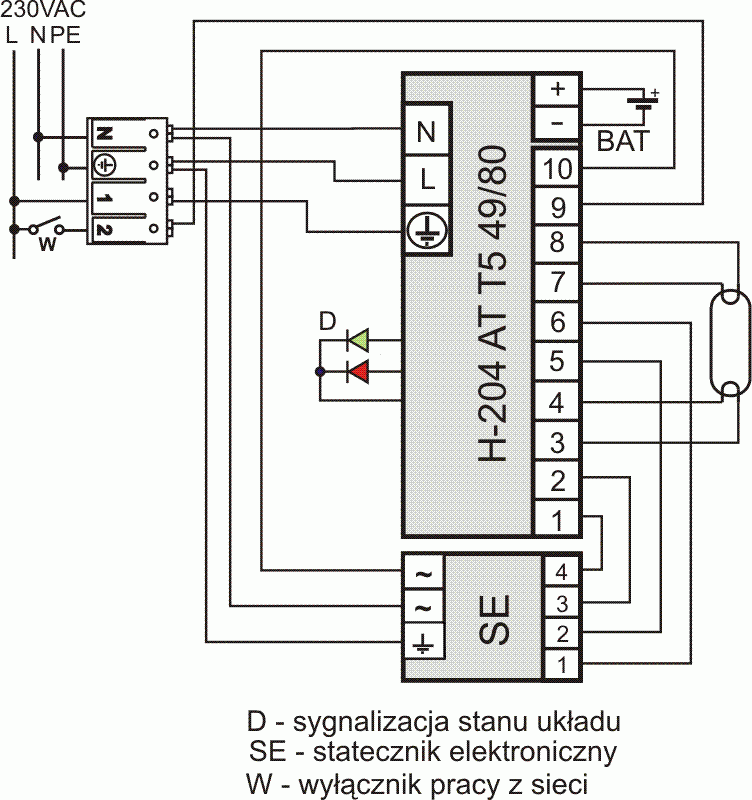

SCHEMATY:

OBUDOWY:
